Qu'est-ce qui rend les vannes à soupape essentielles pour les commutations fréquentes et le réglage du débit ?

À l’intérieur d’une usine de traitement chimique, une boucle de contrôle de la température de la vapeur effectue des cycles des dizaines de fois par jour. L'opérateur ajuste la vanne, la température se stabilise et le cycle se répète. À première vue, cela semble routinier, jusqu'à ce qu'une vanne tombe en panne après six mois de service, entraînant un arrêt coûteux de l'usine. La cause profonde ? Un robinet-vanne a été installé là où unrobinet à soupapeaurait dû l'être. Les robinets-vannes, bien qu’excellents pour l’isolation, ne sont pas conçus pour des étranglements fréquents. La modulation répétée use les surfaces d’étanchéité de manière inégale, entraînant des fuites et éventuellement une défaillance. C’est le genre d’erreur qui peut être évitée en comprenant les atouts fondamentaux des différentes conceptions de vannes.

Les vannes à soupape ont gagné leur réputation de bête de somme en matière de contrôle de débit. Ils sont spécialement conçus pour les applications nécessitant un fonctionnement fréquent et un réglage précis du débit. Le secret réside dans leur conception distinctive : un disque qui se déplace perpendiculairement au chemin d'écoulement, un siège qui assure une étanchéité parfaite et un chemin d'écoulement qui crée une chute de pression idéale pour l'étranglement. Contrairement aux robinets-vannes, qui sont conçus pour être complètement ouverts ou complètement fermés, les robinets à soupape sont conçus pour moduler. Ils offrent d'excellentes caractéristiques d'étanchéité, une large gamme de capacités de contrôle de débit et la capacité de résister à l'usure due à des cycles fréquents. Cet article explorera les principes de conception, les caractéristiques de performance et les critères de sélection qui rendent les vannes à soupape indispensables dans des industries allant de la production d'électricité au traitement pétrochimique.

Table des matières

• 1. Qu'est-ce qu'un robinet à soupape et comment fonctionne-t-il ?
• 2. Pourquoi la conception des vannes à soupape favorise-t-elle un fonctionnement fréquent ?
• 3. Comment la vanne à soupape permet-elle un réglage précis du débit ?
• 4. Quelles spécifications techniques définissent un robinet à soupape de haute qualité ?
• 5. Comment la vanne à soupape se compare-t-elle aux autres types de vannes pour l'étranglement ?
• 6. Quelles pratiques de maintenance prolongent la durée de vie des robinets à soupape ?
• 7. Foire aux questions (FAQ)
• 8. Conclusion

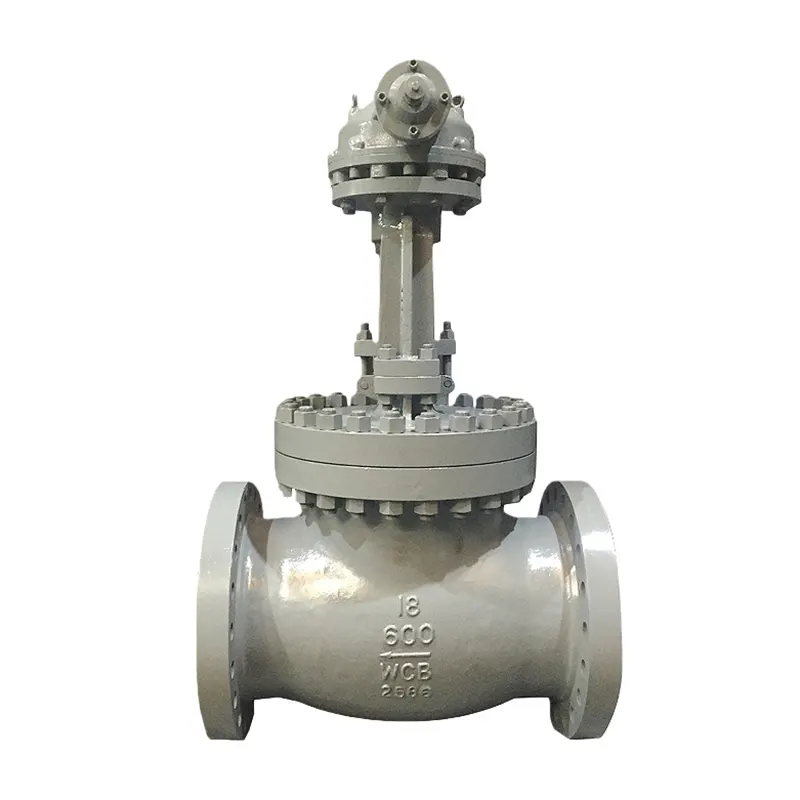

1. Qu'est-ce qu'un robinet à soupape et comment fonctionne-t-il ?

Une vanne à soupape est une vanne à mouvement linéaire utilisée pour démarrer, arrêter et réguler le débit dans un système de tuyauterie. Son nom vient de la forme sphérique de son corps, qui abrite les composants internes. La caractéristique déterminante d'un robinet à soupape est son ensemble disque et siège, qui est positionné perpendiculairement au trajet d'écoulement. Lorsque la vanne est ouverte, le disque monte et s'éloigne du siège, créant un espace à travers lequel le fluide s'écoule. Une fois fermé, le disque repose fermement contre le siège, créant un joint étanche. Ce mouvement perpendiculaire est ce qui distingue un robinet à soupape d'un robinet-vanne, où la vanne se déplace parallèlement au flux.

Pour comprendre le fonctionnement d'un robinet à soupape, imaginez un robinet dans votre maison. Lorsque vous tournez la poignée, une rondelle en caoutchouc monte et descend contre un siège métallique, contrôlant le débit de l'eau. C'est essentiellement le même principe. Un robinet à soupape utilise une tige filetée (ou une tige non montante) pour convertir le mouvement de rotation du volant en mouvement linéaire. Lorsque le volant est tourné, la tige tourne, provoquant le déplacement du disque vers le haut ou vers le bas. La position du disque détermine la taille de l’ouverture d’écoulement, qui à son tour détermine le débit. Le fluide entre dans le corps de la vanne, passe par l'orifice du siège et sort de l'autre côté. Le changement de direction d'écoulement (le fluide doit faire un tour de 90 degrés lors de son passage) crée une chute de pression qui rend les vannes à soupape excellentes pour l'étranglement.

La conception d’un robinet à soupape n’est pas un concept unique et monolithique. Il existe plusieurs variantes, notamment les robinets à soupape à motif en T, à motif en Y et à angle. Le motif en T est le plus courant, avec l'entrée et la sortie alignées en ligne droite. Le modèle en Y comporte une tige inclinée à 45 degrés par rapport au chemin d'écoulement, offrant une perte de charge plus faible et de meilleures caractéristiques d'écoulement. Le robinet à soupape d'angle a l'entrée et la sortie à un angle de 90 degrés, ce qui le rend adapté aux applications où l'espace est limité ou où le flux doit changer de direction.Groupe de vannes Huadu Co., Ltd.fabrique une gamme complète de configurations de vannes à soupape, permettant aux ingénieurs de sélectionner la conception optimale pour leur application spécifique.

2. Pourquoi la conception des vannes à soupape favorise-t-elle un fonctionnement fréquent ?

Lorsqu’une vanne est soumise à un fonctionnement fréquent, la principale préoccupation est l’usure. Chaque fois que la vanne est ouverte ou fermée, les surfaces d'étanchéité entrent en contact, créant ainsi une friction. Au fil du temps, cette friction peut éroder les surfaces d’étanchéité, entraînant des fuites. La conception d'un robinet à soupape est spécialement conçue pour minimiser cette usure. La clé de sa durabilité réside dans la manière dont le disque et le siège interagissent. Dans un robinet à soupape, le disque est guidé par la tige, assurant ainsi un parfait alignement avec le siège à chaque fermeture. Cet alignement précis évite que le disque ne frotte contre le siège selon un angle, ce qui provoquerait une usure inégale.

Un autre avantage est l’action autonettoyante d’un robinet à soupape. Lorsque le fluide traverse la vanne, il s'écoule à travers les surfaces d'appui. Ce flux, particulièrement à grande vitesse, permet d'éliminer les particules ou dépôts qui pourraient s'accumuler sur le siège. Cette action autonettoyante est un facteur essentiel pour prolonger la durée de vie de la vanne, en particulier dans les applications avec des fluides sales ou contaminés. En revanche, un robinet-vanne a une dynamique différente. Lorsqu’un robinet-vanne est partiellement ouvert, le flux traverse le robinet-vanne et le siège, provoquant une érosion rapide. C'est pourquoi les robinets-vannes ne conviennent pas à l'étranglement. Le robinet à soupape, quant à lui, est conçu avec un chemin d'écoulement qui éloigne le fluide des surfaces d'appui, réduisant ainsi l'érosion. Ceci est le résultat de la géométrie de l'écoulement : le fluide entre dans la vanne, change de direction, puis sort, et les surfaces d'appui sont positionnées pour minimiser l'impact de l'écoulement.

Notre usine de Huadu Valve Group Co., Ltd. a effectué des tests d'usure approfondis sur différents modèles de vannes. Lors d'un test simulant 10 000 opérations à pleine course dans des conditions de vapeur à haute température, un robinet à soupape standard a maintenu son étanchéité sans fuite mesurable, tandis qu'un robinet-vanne soumis aux mêmes conditions a présenté une usure et des fuites importantes après seulement 1 000 cycles. Ces données de test soulignent la supériorité du robinet à soupape pour un fonctionnement fréquent. Les matériaux du disque et du siège jouent également un rôle essentiel. Dans les applications à haute température, une vanne à soupape avec un disque à face en stellite et un siège en acier inoxydable trempé offre une résistance à l'usure exceptionnelle. Le revêtement dur Stellite offre une surface solide et résistante à l'usure qui peut résister à l'impact répété d'un cyclisme fréquent. De même, pour les applications corrosives, une vanne à soupape avec disque et siège en Monel offre une excellente résistance aux attaques chimiques. Chez Huadu Valve Group, nous proposons une large gamme de matériaux de garniture pour répondre aux exigences spécifiques de votre application.

3. Comment la vanne à soupape permet-elle un réglage précis du débit ?

Un réglage précis du débit est la fonction principale d’une vanne à soupape. Contrairement à une simple vanne d'isolement, une vanne à soupape est conçue pour être partiellement ouverte, offrant une résistance contrôlée au débit. La capacité de contrôler le débit découle de la relation entre la position du disque et la zone d’écoulement. À mesure que le disque est soulevé du siège, la zone d'écoulement augmente. Cependant, la relation n’est pas linéaire ; elle est régie par la géométrie du disque et du siège. Cette relation non linéaire permet un contrôle précis sur une large plage de débits. C'est pourquoi une vanne à soupape est souvent la vanne de choix pour le contrôle modulant.

La caractéristique de débit d'une vanne à soupape est souvent décrite par sa « courbe caractéristique de débit ». Il existe trois types principaux : linéaire, à pourcentage égal et à ouverture rapide. Une caractéristique linéaire signifie que le débit est directement proportionnel à la course de la vanne. Une ouverture de 10 % correspond à 10 % du débit maximum. Cette caractéristique est idéale pour les applications où la chute de pression à travers la vanne est constante. Une caractéristique à pourcentage égal signifie que chaque incrément de course de la vanne augmente le débit d'un pourcentage fixe du débit actuel. Une course de 10 % peut augmenter le débit de 20 %. Cette caractéristique est idéale pour les applications où la chute de pression varie, car elle offre un contrôle plus stable. Une caractéristique d'ouverture rapide signifie que la vanne fournit un changement important de débit pour un petit mouvement initial, ce qui la rend adaptée aux applications nécessitant une réponse rapide.

Pour illustrer l’importance de sélectionner la bonne caractéristique de débit, considérons un système de contrôle de la température de la vapeur. Le système utilise une vanne à soupape pour réguler le débit de vapeur vers un échangeur de chaleur. Si le système utilise une vanne à soupape linéaire, la réponse en température sera linéaire. Cependant, si le système fonctionne avec une chute de pression variable, un robinet à soupape linéaire peut fournir un contrôle instable. Un robinet à soupape à pourcentage égal fournirait un contrôle plus stable. Notre usine de Huadu Valve Group Co., Ltd. propose des vannes à soupape avec différentes formes de disque pour fournir différentes caractéristiques de débit, et notre équipe d'ingénieurs peut vous aider à sélectionner la bonne. Le choix des caractéristiques de débit est un élément clé dans la conception du système, et notre équipe peut vous guider sur la sélection optimale pour votre application spécifique.

La précision d'un robinet à soupape est également améliorée par l'utilisation d'un positionneur. Un positionneur est un appareil qui reçoit un signal de commande et ajuste la position de la vanne pour obtenir le débit souhaité. Le positionneur garantit que la vanne s'ouvre dans la position exacte requise, même face à des conditions de fonctionnement changeantes. Ceci est particulièrement important dans les applications nécessitant une grande précision, telles que le dosage de produits chimiques ou le contrôle de la température. En sélectionnant une vanne à soupape avec un positionneur de haute qualité, les ingénieurs peuvent atteindre une précision de contrôle du débit de +/- 1 %.

4. Quelles spécifications techniques définissent un robinet à soupape de haute qualité ?

Lors de la sélection d'un robinet à soupape, les ingénieurs doivent évaluer soigneusement une gamme de spécifications techniques. Ces paramètres définissent les performances, la durabilité et l'adéquation de la vanne à l'application. Les principales spécifications comprennent : la taille de la vanne (taille nominale du tuyau, NPS), la pression nominale (classe), la plage de température, les raccords d'extrémité, le matériau du corps, le matériau des éléments internes et les caractéristiques de débit. Chacun de ces paramètres doit être adapté aux exigences spécifiques du processus. La taille de la vanne détermine la capacité de débit de la vanne. Une vanne trop petite limitera le débit, tandis qu'une vanne trop grande sera plus coûteuse et pourrait ne pas assurer un contrôle adéquat.

La pression nominale, généralement désignée par classe (Classe 150, Classe 300, Classe 600, etc.), définit la pression maximale à laquelle la vanne peut résister à une température donnée. Pour les applications à haute pression, un robinet à soupape de classe 600 ou supérieure est requis. La plage de température est déterminée par les matériaux de construction. Pour les applications à haute température (au-dessus de 425°C), une vanne avec un corps en acier moulé et une garniture à surface dure est requise. Pour les applications cryogéniques, une vanne avec un corps en acier inoxydable et un équipement spécial basse température est requise. Les raccords d'extrémité sont les moyens par lesquels la vanne est fixée au système de tuyauterie. Les types les plus courants sont les extrémités à brides, les extrémités filetées et les extrémités soudées. Les extrémités à brides sont les plus polyvalentes et sont utilisées dans la plupart des applications. Les extrémités filetées sont utilisées pour les vannes plus petites et les pressions inférieures, tandis que les extrémités soudées sont utilisées pour les applications à haute pression et haute température.

Chez Huadu Valve Group Co., Ltd., nous fabriquons des robinets à soupape dans une large gamme de matériaux et de configurations. Nos corps de vannes à soupape standard sont disponibles en fonte, fonte ductile, acier moulé, acier inoxydable et alliages haute température. Les garnitures sont disponibles dans une variété de matériaux, notamment l'acier inoxydable à 13 % de chrome, le Stellite et le Monel. Le tableau ci-dessous fournit un résumé des principales spécifications techniques de nos modèles de vannes à soupape les plus populaires.

5. Comment la vanne à soupape se compare-t-elle aux autres types de vannes pour l'étranglement ?

Lorsqu'un ingénieur conçoit un système nécessitant un contrôle précis du débit, la première question est souvent : « Quel type de vanne convient le mieux à cette application ? » Bien que de nombreux types de vannes puissent être utilisés pour l'étranglement, la vanne à soupape est généralement le choix préféré. Pour comprendre pourquoi, il est utile de comparer le robinet à soupape à d'autres types de vannes courants : vannes à vanne, vannes à bille et vannes papillon. Chacun a ses propres forces et faiblesses, et le choix dépend des exigences spécifiques de l'application.

Les robinets-vannes sont principalement conçus pour un service tout ou rien. Ils ne conviennent pas à la limitation. Lorsqu'un robinet-vanne est partiellement ouvert, le flux à grande vitesse à travers le robinet-vanne et le siège provoque une érosion et une usure rapides. Le robinet-vanne n'est pas non plus conçu pour un fonctionnement fréquent ; le mouvement coulissant du portail peut entraîner un grippage et un grippage. Dans une vanne à soupape, le chemin d'écoulement est conçu pour minimiser l'usure pendant l'étranglement, ce qui le rend adapté au service de modulation. Pour les applications nécessitant un étranglement fréquent, une vanne à soupape est le meilleur choix. Les robinets à tournant sphérique sont un autre type de robinet courant. Ils offrent une excellente capacité d'arrêt et sont disponibles dans une gamme de modèles. Cependant, les vannes à bille ont une plage de contrôle de débit plus restreinte et leur caractéristique de débit est généralement une ouverture rapide, ce qui n'est pas idéal pour un étranglement précis. Dans une vanne à soupape, la caractéristique de débit est plus linéaire ou à pourcentage égal, offrant un meilleur contrôle.

Les vannes papillon sont souvent utilisées pour les applications de grand diamètre. Ils sont compacts, légers et économiques. Cependant, ils ne sont généralement pas aussi précis que les vannes à soupape pour l'étranglement. La caractéristique de contrôle de la vanne papillon est non linéaire et peut être sujette à la cavitation et à l'érosion à des pressions différentielles élevées. La vanne à soupape, avec sa conception robuste et sa large gamme de caractéristiques de débit, est le choix préféré pour les applications d'étranglement exigeantes. Le tableau ci-dessous fournit une comparaison des principales caractéristiques des vannes à soupape, des vannes à vanne, des vannes à bille et des vannes papillon pour les applications d'étranglement.

6. Quelles pratiques de maintenance prolongent la durée de vie des robinets à soupape ?

Même le robinet à soupape de la plus haute qualité ne fonctionnera pas de manière fiable sans un entretien approprié. Une inspection et un entretien réguliers sont essentiels pour éviter les pannes inattendues et pour prolonger la durée de vie de la vanne. La première étape d’un programme de maintenance est une inspection visuelle régulière. La vanne doit être vérifiée pour détecter toute fuite externe, telle que des fuites du joint de tige ou du joint de corps. La vanne doit également être vérifiée pour détecter tout bruit ou vibration inhabituel pendant le fonctionnement, ce qui peut indiquer un problème avec les composants internes. Un bon programme de maintenance comprend un calendrier planifié pour le démontage et l'inspection des composants internes.

Lorsqu'un robinet à soupape est démonté, le disque et le siège doivent être inspectés pour déceler toute usure, piqûre ou corrosion. Si le disque ou le siège est usé, il peut souvent être réparé par rodage ou meulage. Le rodage est un processus consistant à utiliser une pâte abrasive pour polir les surfaces d’étanchéité. Cela peut restaurer les performances d'étanchéité de la vanne sans nécessiter le remplacement du disque ou du siège. La tige doit être inspectée pour déceler toute usure ou tout dommage. L'emballage doit être inspecté pour déceler des fuites. Si la garniture fuit, elle peut être resserrée ou remplacée. Le presse-étoupe doit être vérifié pour vérifier son bon alignement. La garniture doit être serrée au couple correct. Un serrage excessif de la garniture peut endommager la tige et augmenter la friction. Un serrage insuffisant entraînera des fuites.

Dans notre usine de Huadu Valve Group Co., Ltd., nous avons vu une vanne à soupape qui, avec un entretien approprié, peut fournir des décennies de service. Un client, une centrale électrique, possédait une vanne à soupape en service depuis 35 ans. La vanne était démontée chaque année, inspectée et les surfaces d'étanchéité étaient rodées au besoin. La valve n’avait jamais nécessité une révision majeure. Il s'agit d'un cas exceptionnel, mais il illustre le fait qu'avec un entretien approprié, un robinet à soupape peut offrir une longue durée de vie. Nous recommandons un programme d'entretien minimum comprenant une inspection visuelle annuelle et une inspection de démontage complet tous les 3 à 5 ans, en fonction des conditions de service.

Le tableau ci-dessous résume les pratiques d'entretien recommandées pour un robinet à soupape.

7. Foire aux questions (FAQ)

Question 1 : Pourquoi un robinet à soupape est-il préféré à un robinet-vanne pour les applications d'étranglement ?

Réponse : Un robinet à soupape est préférable à un robinet-vanne pour l'étranglement, car sa conception est spécifiquement conçue pour moduler le débit. Le disque d'un robinet à soupape se déplace perpendiculairement au siège, permettant un contrôle précis de la zone d'écoulement. Le chemin d’écoulement crée également une chute de pression qui rend l’étranglement plus efficace. En revanche, un robinet-vanne est conçu pour un service entièrement ouvert ou entièrement fermé. Lorsqu'un robinet-vanne est partiellement ouvert, le flux à grande vitesse traversant le robinet-vanne et le siège provoque une érosion rapide, entraînant des fuites et des pannes. Notre usine de Huadu Valve Group Co., Ltd. fabrique des vannes à soupape spécialement conçues pour les applications d'étranglement.

Question 2 : Quelle est la différence entre les caractéristiques de débit linéaire et à pourcentage égal ?

Réponse : Une caractéristique de débit linéaire signifie que le débit est directement proportionnel à la course de la vanne. Une ouverture de 10 % correspond à 10 % du débit maximum. Cette caractéristique est idéale pour les applications où la chute de pression à travers la vanne est constante. Une caractéristique de débit à pourcentage égal signifie que chaque incrément de course de la vanne augmente le débit d'un pourcentage fixe du débit actuel. Une course de 10 % peut augmenter le débit de 20 %. Cette caractéristique est idéale pour les applications où la chute de pression varie, car elle offre un contrôle plus stable. Nos produits Globe Valve offrent les deux caractéristiques, et notre équipe technique peut vous aider à sélectionner celui qui convient à votre application.

Question 3 : Comment puis-je déterminer si le joint de mon robinet à soupape est défectueux ?

Réponse : Les signes les plus courants d’un joint défaillant sont une fuite externe et une incapacité à arrêter complètement le débit. Si vous observez du liquide s'écouler de la tige de la vanne ou autour du chapeau, la garniture ou le joint est probablement compromis. De plus, si la vanne ne parvient pas à assurer une fermeture étanche, le disque et le siège sont probablement usés ou endommagés. Dans certains cas, une modification du couple de fonctionnement requis pour faire fonctionner la vanne peut également indiquer un problème. Une inspection visuelle régulière et des tests fonctionnels sont les meilleurs moyens de détecter un joint défaillant avant qu’il n’entraîne un problème plus grave.

Question 4 : Un robinet à soupape peut-il être utilisé pour le service de vapeur ?

Réponse : Oui, les robinets à soupape sont couramment utilisés pour le service de vapeur. Cependant, la vanne doit être correctement sélectionnée pour les conditions spécifiques de température et de pression. Pour le service de vapeur à haute température, un robinet à soupape avec un corps en acier moulé et une garniture à surface dure (comme le Stellite) est recommandé. Le revêtement dur Stellite offre une résistance à l’usure exceptionnelle et peut résister au flux de vapeur à grande vitesse. Notre usine de Huadu Valve Group Co., Ltd. fabrique des vannes à soupape spécifiquement pour le service vapeur, avec une gamme de matériaux de corps et de garnitures adaptés à diverses conditions de fonctionnement.

Question 5 : Quelle est la durée de vie typique d'un robinet à soupape ?

Réponse : La durée de vie d'un robinet à soupape dépend de plusieurs facteurs, notamment les conditions de fonctionnement, la fréquence de fonctionnement et la qualité de la maintenance. En service modéré avec un entretien régulier, un robinet à soupape peut durer 20 à 30 ans ou plus. En cas de service sévère, comme les applications à haute température ou haute pression avec des cycles fréquents, la vanne peut devoir être inspectée et réparée plus fréquemment. Avec un entretien approprié, y compris le rodage régulier des surfaces d'appui et le remplacement de la garniture, une vanne à soupape peut offrir une durée de vie longue et fiable. Les produits Globe Valve de notre usine sont conçus pour une longue durée de vie et un entretien minimal.

8. Conclusion

Les vannes à soupape sont le choix essentiel pour les applications nécessitant des commutations fréquentes et un réglage précis du débit. Leur conception distinctive, comportant un disque qui se déplace perpendiculairement au siège, offre une étanchéité et une résistance à l'usure supérieures à celles des autres types de vannes. Le chemin d'écoulement crée une chute de pression contrôlée, ce qui les rend idéaux pour l'étranglement. La disponibilité de différentes caractéristiques de débit, telles que les pourcentages linéaires et égaux, permet un contrôle précis sur une large plage de débits. La large gamme de matériaux et de configurations garantit qu'une vanne à soupape peut être sélectionnée pour répondre aux exigences spécifiques de toute application, du service de vapeur à haute température aux conditions cryogéniques.

La clé pour maximiser les performances et la durée de vie d’un robinet à soupape est une sélection et un entretien appropriés. En évaluant soigneusement les spécifications techniques, notamment la taille de la vanne, la pression nominale, la plage de température et le matériau des éléments internes, les ingénieurs peuvent garantir que la vanne est adaptée à l'application. Un programme d'entretien régulier, comprenant des inspections visuelles ainsi qu'un démontage et une remise à neuf périodiques, prolongera la durée de vie de la vanne et évitera les pannes inattendues. Chez Huadu Valve Group Co., Ltd., nous nous engageons à fournir des produits Globe Valve de haute qualité et un support technique expert pour aider nos clients à optimiser leurs opérations. Notre vaste gamme de produits Globe Valve et notre équipe d'ingénieurs expérimentés sont prêts à vous aider avec les exigences spécifiques de votre application.
