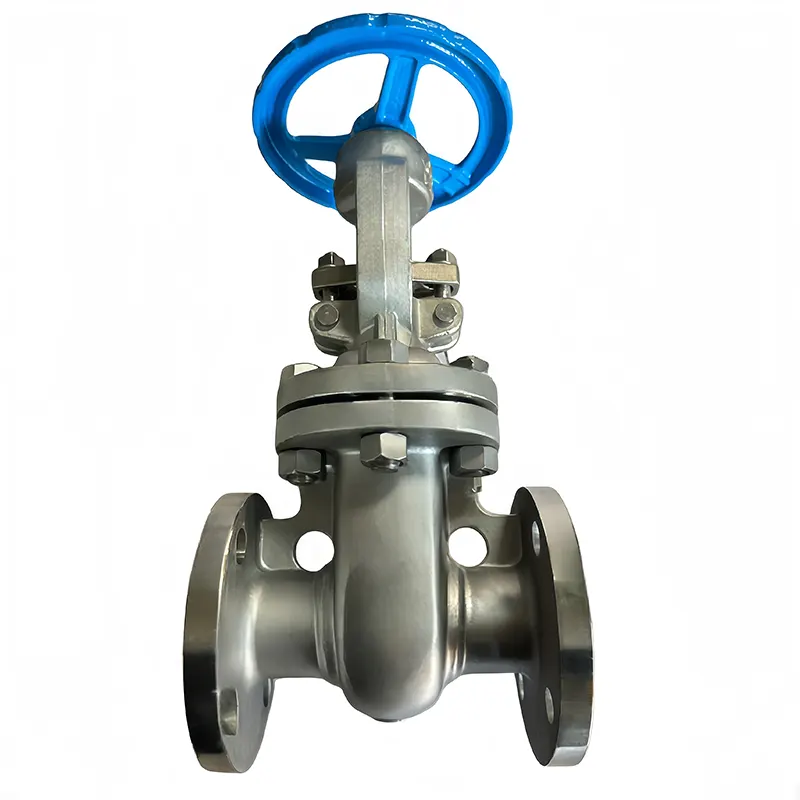

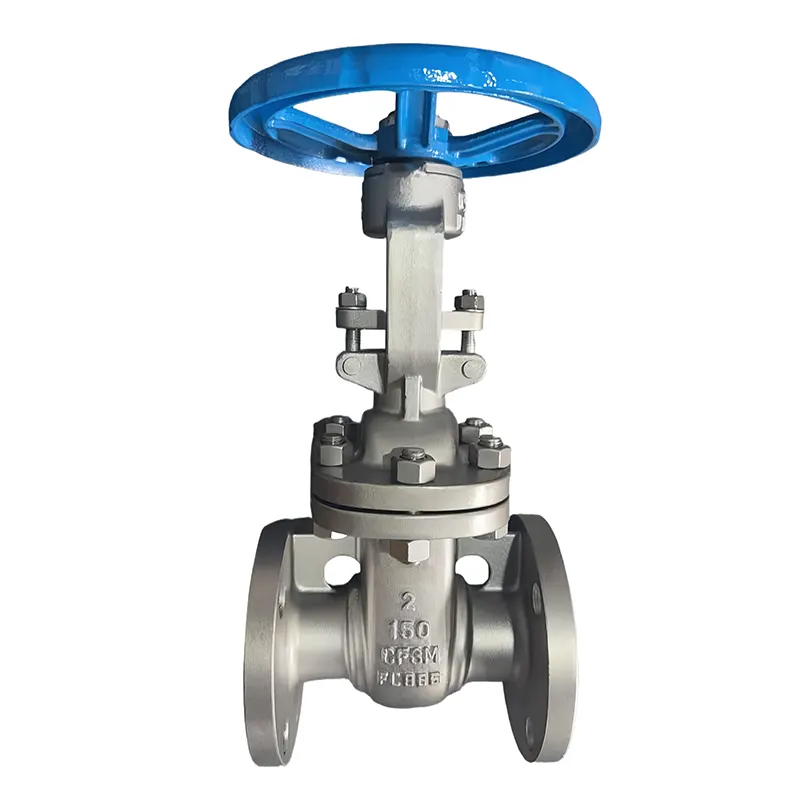

Extrémité à bride de vanne à vanne

Existe-t-il des différences majeures entre le raccord à bride et le raccord fileté à vis sur les robinets-vannes ?

Les connexions à brides utilisent des brides, des boulons et des joints assortis pour relier les tuyaux et les vannes. Ils s'adaptent aux canalisations de grand diamètre et aux lignes industrielles à haute pression. Le démontage pour réparation est simple et les performances d’étanchéité restent stables à long terme.

Les extrémités filetées se vissent directement sur les petits tuyaux sans brides. Ils coûtent moins cher et prennent moins d'espace d'installation, mais conviennent uniquement aux conduites de service légères à basse pression et de petite taille. Les joints filetés sont sujets aux infiltrations à haute température et dans des conditions de travail difficiles, et sont difficiles à démonter ultérieurement.

Attributs clés

Est-il acceptable d'utiliser des vannes à brides pour ralentir ou ajuster le débit de fluide ?

Nous ne recommandons pas du tout d’étrangler le débit avec des vannes à brides. Ces vannes sont conçues strictement pour des états complètement ouverts ou complètement fermés.

En gardant la cale à moitié ouverte, le fluide à écoulement rapide a un impact continu sur la surface d'étanchéité, ce qui rayera et usera rapidement le siège, entraînant une fuite permanente. L'ouverture partielle déclenche également de fortes vibrations et des coups de bélier qui endommagent la vanne et la tuyauterie connectée. Les vannes à soupape ou à bille sont bien plus adaptées si un réglage du débit est nécessaire.

Dans quelles plages de tailles et pressions nominales régulières l'extrémité à bride du robinet-vanne est-elle généralement disponible ?

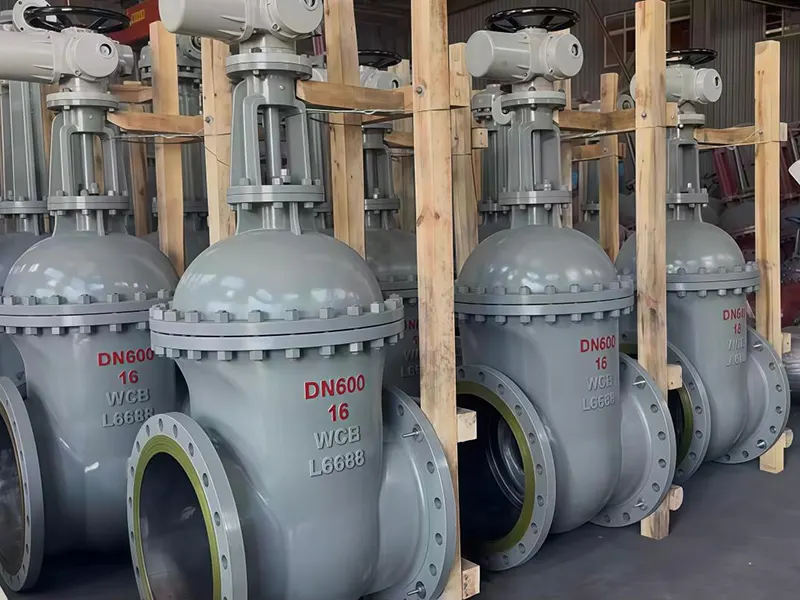

Les tailles nominales courantes couvrent le DN50 au DN1200. DN80, DN100, DN150, DN200 et DN300 sont nos tailles les plus vendues pour les projets industriels et municipaux.

Les niveaux de pression standard comprennent deux systèmes principaux :

Norme GB PN10, PN16, PN25, PN40 ; ANSI classe 150, classe 300, classe 600.

Le PN16 et la classe 150 fonctionnent pour la plupart des conduites d'eau, de vapeur et de produits chimiques généraux, tandis que des niveaux de pression plus élevés permettent de gérer des scénarios de travail de vapeur et de produits pétrochimiques à haute température.

Quelles matières premières typiques sont adoptées pour la fabrication de vannes à brides ?

Les matériaux du corps de vanne et des cales sont sélectionnés en fonction du fluide et de la température :

Acier au carbone WCB : notre choix courant, solide résistance pour l'huile ordinaire, l'eau et la vapeur à moyenne température

Acier inoxydable SS304 / SS316 : anticorrosion, idéal pour les canalisations de liquides chimiques et d'eau de mer

Fonte ductile : choix économique pour les systèmes municipaux d’eau potable à basse pression

Différents accessoires d'étanchéité sont également adaptés : garniture en graphite pour la vapeur à haute température, RPTFE pour les milieux faiblement corrosifs et alliage dur Stellite pour les faces d'étanchéité haute pression résistantes à l'usure.

Quelles étapes d'entretien quotidien devons-nous suivre pour les robinets-vannes à bride ?

Effectuer des contrôles simples et réguliers peut prolonger la durée de vie de votre vanne.

Assurez-vous d’ouvrir ou de fermer complètement la valve uniquement, ne la laissez pas à moitié ouverte car cela userait rapidement le joint.

Vérifiez les boulons de bride tous les quelques mois. Serrez ceux qui sont desserrés et remplacez les anciens joints si vous remarquez des fuites autour du joint.

Mettez de temps en temps un lubrifiant spécial sur la tige de valve pour que la poignée tourne en douceur sans se coincer.

Éliminez la poussière et l'accumulation de produits chimiques de la vanne à l'extérieur pour empêcher la formation de rouille sur le corps et les brides.

Si la vanne fuit toujours une fois complètement fermée, démontez-la pour nettoyer ou remplacez les cales et les sièges d'étanchéité usés.

Si la valve ne sera pas utilisée pendant un certain temps, laissez-la complètement ouverte et couvrez la tige pour la protéger de la rouille et de la saleté.
