Résumé de l'article : A Robinet à soupape à joint durest conçu pour les systèmes de tuyauterie industrielle où une fermeture fiable, une régulation précise du débit, une résistance aux températures élevées et une durabilité à long terme sont essentielles. Avec une étanchéité métal sur métal et des surfaces d'étanchéité à revêtement dur, cette vanne est particulièrement adaptée aux services exigeants impliquant de la vapeur, du pétrole, du gaz, des fluides abrasifs et des fluides industriels à haute pression.Huadupropose des solutions techniques de robinets à soupape à joint dur avec plusieurs matériaux de corps, classes de pression, options de connexion et méthodes d'actionnement pour diverses applications industrielles.
Table des matières
- Qu'est-ce qu'un robinet à soupape à joint dur ?
- Comment fonctionne un robinet à soupape à joint dur ?
- Quelles sont les principales fonctionnalités ?
- Quelles spécifications techniques les acheteurs doivent-ils prendre en compte ?
- Vanne à soupape à joint dur ou à joint souple : quelle est la différence ?
- Où sont utilisés les robinets à soupape à joint dur ?
- Comment choisir la bonne vanne ?
- Pourquoi considérer Huadu comme fabricant de vannes ?
- Foire aux questions
- Conclusion

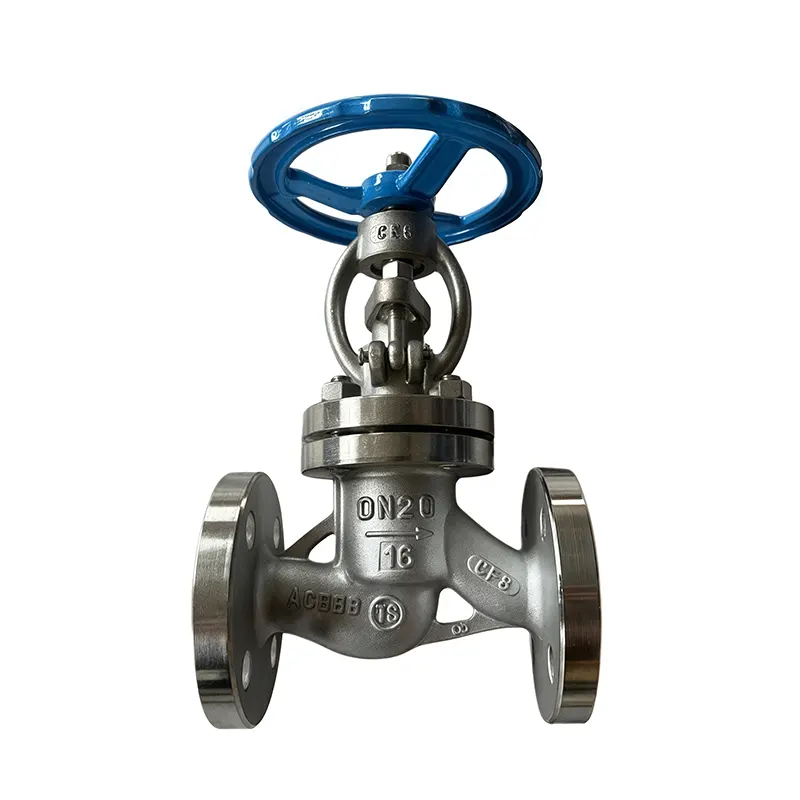

Qu'est-ce qu'un robinet à soupape à joint dur ?
Un robinet à soupape à joint dur est une vanne de contrôle de débit industrielle qui utilise une structure d'étanchéité métal sur métal plutôt que de s'appuyer principalement sur des matériaux d'étanchéité souples. Huadu développe ce type de vanne pour les environnements de pipeline exigeants où la température, la pression, l'abrasion et les opérations répétées peuvent exercer des contraintes importantes sur les composants d'étanchéité conventionnels.
La vanne utilise généralement un corps de type globe et un disque mobile qui se rapproche ou s'éloigne du siège. Ce mouvement permet à la vanne de remplir deux fonctions importantes : couper le débit du pipeline et réguler le débit. Par rapport à une simple vanne d'isolement, la configuration à globe offre un meilleur contrôle du mouvement du fluide.
Pour les services exigeants, les surfaces d'étanchéité peuvent être rechargées avec du Stellite ou d'autres matériaux résistants à l'usure appropriés. Cette construction contribue à réduire la dégradation causée par la friction, l’érosion et le fonctionnement à haute température.
Selon les spécifications du produit, le robinet à soupape à joint dur de Huadu peut être configuré avec une construction en acier au carbone ou en acier inoxydable, plusieurs classes de pression et plusieurs méthodes de fonctionnement, ce qui le rend adaptable à différents projets industriels.
Comment fonctionne un robinet à soupape à joint dur ?
Le principe de fonctionnement est simple mais très efficace. Lorsque la vanne est ouverte, le disque s'éloigne du siège, créant un passage d'écoulement. Lorsque le volant, l'actionneur ou le mécanisme de commande déplace la tige dans la direction opposée, le disque se rapproche du siège et restreint progressivement le débit.
Le contact métal sur métal entre le disque et le siège crée l'interface d'étanchéité principale. Lorsqu'elles sont correctement conçues et fabriquées, les surfaces à rechargement dur peuvent offrir une forte résistance à l'usure et à l'érosion lors d'un service exigeant.
Une séquence de fonctionnement typique comprend :
- L'opérateur fait tourner le volant ou active l'actionneur sélectionné.
- La tige transfère la force de fonctionnement au disque de vanne.
- Le disque se déplace par rapport au siège pour contrôler le passage du flux.
- Lorsque le disque atteint le siège, les surfaces d'étanchéité métalliques établissent une fermeture.
- Une fois rouvert, le disque s'éloigne du siège pour rétablir le débit du pipeline.
Ce mouvement linéaire contrôlable est l'une des raisons pour lesquelles les vannes à soupape sont fréquemment sélectionnées lorsque des capacités d'isolation et d'étranglement sont requises.
Quelles sont les principales fonctionnalités ?
Un robinet à soupape à joint dur de haute qualité doit être sélectionné en fonction des conditions de fonctionnement réelles plutôt que simplement de sa taille nominale. Plusieurs caractéristiques de conception affectent directement la fiabilité et la durée de vie.
1. Étanchéité dure métal sur métal
La structure d'étanchéité dure est conçue pour les environnements d'exploitation exigeants. Les surfaces d'étanchéité à recharge dure peuvent offrir une meilleure résistance à l'usure, à l'érosion et à la dégradation liée à la température que de nombreux matériaux d'étanchéité souples conventionnels.
2. Capacité à haute température
Huadu répertorie une plage de températures d'environ -29°C à 425°C pour la configuration référencée. Cela rend la vanne adaptée à de nombreux services industriels impliquant de l'eau chaude, de la vapeur, des fluides de traitement et d'autres fluides à température élevée.
3. Plusieurs classes de pression
Le produit est disponible dans toutes les classes de pression, notamment les classes 150, 300, 600, 900 et 1 500. Cela donne aux ingénieurs de projet plus de flexibilité pour adapter la vanne aux exigences de pression du pipeline.
4. Actionnement flexible
Selon le projet, le fonctionnement peut être configuré via un volant, un mécanisme à engrenages, un actionneur électrique, un actionneur pneumatique ou un actionneur hydraulique.
5. Options de matériaux résistants à la corrosion
Les configurations en acier inoxydable conviennent aux applications où la résistance à la corrosion est importante. Les versions en acier au carbone peuvent constituer une solution économique pour les supports industriels compatibles.
Quelles spécifications techniques les acheteurs doivent-ils prendre en compte ?
Pour les achats industriels, les spécifications techniques doivent être examinées ensemble plutôt qu’évaluées individuellement. Le tableau suivant résume les paramètres clés associés à la configuration Huadu référencée.
| Paramètre | Spécification |
|---|---|
| Type de produit | Robinet à soupape à joint dur |
| Norme de conception | API 6D/ASME B16.34 |
| Taille nominale | 1/2" à 48" |
| Classe de pression | Classe 150/300/600/900/1500 |
| Matériau du corps | A351 CF8M et autres options matérielles selon configuration |
| Matériau du siège | Stellite rechargé / PTFE / RPTFE / Graphite |
| Matériau de la tige | A182 F316 / A182 F316L / 13Cr |
| Terminer les connexions | À bride/fileté/soudé (BW/SW) |
| Plage de température | -29°C à 425°C |
| Opération | Volant / Engrenage / Électrique / Pneumatique / Hydraulique |
| Essai | API 598 / Test hydrostatique de coque et de siège |
Note:Les spécifications réelles doivent toujours être confirmées par rapport à la fiche technique du projet, aux normes applicables, aux caractéristiques du fluide, à la pression-température nominale et à la documentation technique du fabricant avant l'achat.
Vanne à soupape à joint dur ou à joint souple : quelle est la différence ?
La méthode d’étanchéité est l’un des facteurs les plus importants lors de la sélection d’un robinet à soupape. Les conceptions à joint dur et à joint souple sont destinées à différents environnements de fonctionnement.
| Comparaison | Robinet à soupape à joint dur | Vanne à soupape à joint souple |
|---|---|---|
| Principe d'étanchéité | Étanchéité métal sur métal | Matériau d'étanchéité souple |
| Résistance à la température | Excellent pour un service exigeant à haute température | Dépend fortement du matériau d'étanchéité |
| Résistance à l'usure | Élevé avec un rechargement approprié | Généralement plus sensible à l’usure mécanique |
| Médias abrasifs | Plus adapté aux services exigeants | Peut avoir des limites |
| Applications typiques | Vapeur, électricité, pétrochimie, métallurgie | Services propres et relativement modérés |
En termes pratiques, une étanchéité souple peut être avantageuse lorsque les conditions de fonctionnement sont modérées et qu’une étanchéité exceptionnellement étanche est requise. L’étanchéité dure devient plus intéressante lorsque le pipeline implique des particules abrasives à haute température et haute pression ou une opération industrielle répétée.
Où sont utilisés les robinets à soupape à joint dur ?
La capacité à résister à des conditions exigeantes rend la technologie Hard Seal Globe Valve adaptée à une large gamme de systèmes industriels.
- Usines pétrochimiques :Utilisé pour contrôler les fluides de processus, les hydrocarbures et les milieux à haute température.
- Production d'électricité :Convient à la vapeur et à d'autres lignes de traitement à haute température.
- Métallurgie:Utile lorsque des températures élevées et des conditions de fonctionnement abrasives créent une usure supplémentaire des vannes.
- Pétrole et gaz :Applicable aux systèmes industriels d’isolation de fluides et de contrôle de débit lorsque les valeurs nominales de pression et de matériaux sélectionnées sont appropriées.
- Traitement de l'eau :Peut être intégré dans les canalisations d'eau industrielle et de fluides de procédé.
- Transformation industrielle générale :Convient pour l'eau, le pétrole, le gaz, la vapeur et les fluides industriels compatibles.
La vanne appropriée doit toujours être adaptée au fluide, à la température, à la pression, au débit, aux caractéristiques de corrosion et aux exigences d'installation réelles.
Comment choisir la bonne vanne ?
Choisir une vanne industrielle uniquement en fonction du diamètre du tuyau peut entraîner des problèmes de performances. Les équipes d’approvisionnement et les ingénieurs doivent évaluer l’ensemble de l’environnement opérationnel.
Tenez compte des facteurs suivants :
- Moyen:Identifiez si le pipeline transporte de l'eau, de la vapeur, du pétrole, du gaz, des produits chimiques ou des fluides abrasifs.
- Température de fonctionnement :Confirmez les températures normales et maximales.
- Pression de service :Sélectionnez une classe de pression qui répond aux exigences de conception réelles.
- Taille nominale :Faites correspondre la taille de la vanne avec le pipeline et les caractéristiques de débit requises.
- Matériau du corps :Tenez compte des exigences mécaniques, de corrosion, de température et de pression.
- Matériau du siège et du disque :Sélectionnez un revêtement dur ou d'autres matériaux d'étanchéité en fonction des conditions de service.
- Terminer la connexion :Vérifiez les exigences en matière de bride, de filetage, de soudure bout à bout ou de soudure par emboîtement.
- Actionnement :Déterminez si une opération manuelle ou automatisée est requise.
- Tests et normes :Confirmez les exigences applicables en matière de conception et d’inspection avant de commander.
Un fabricant de vannes qualifié peut aider les ingénieurs à évaluer ces variables et à sélectionner une configuration appropriée au lieu de traiter la vanne comme un composant standard disponible dans le commerce.
Pourquoi considérer Huadu comme fabricant de vannes ?
Pour les acheteurs industriels, la capacité du fournisseur est aussi importante que les spécifications du produit. Huadu Valve Group intègre des services de conception, de moulage, d'usinage CNC, d'assemblage, de test et de fourniture de vannes pour les applications de vannes industrielles.
Selon les informations publiées par l'entreprise, Huadu a plus de 11 ans d'expérience en production, une usine de fabrication couvrant environ 25 333 mètres carrés, une capacité de production annuelle supérieure à 30 000 unités et un taux de qualification de produits finis déclaré de 99,8 %.
Ses capacités de fabrication comprennent :
- Usinage de précision CNC
- Coulée et assemblage de vannes
- Essais hydrostatiques et pneumatiques
- Production de vannes haute et basse température
- Solutions de vannes personnalisées
- Fabrication OEM et ODM
Huadu déclare également que ses produits de vannes sont fournis sur les marchés internationaux et utilisés dans les secteurs du pétrole, du raffinage du pétrole, du gaz naturel, du traitement chimique, de la production d'électricité, du traitement de l'eau, de la métallurgie, des mines et d'autres secteurs industriels.
Pour les acheteurs recherchant unRobinet à soupape à joint dur, l'évaluation de la capacité de fabrication, de la traçabilité des matériaux, des tests de pression, des normes applicables et du support technique peut contribuer à réduire les risques d'approvisionnement et à améliorer la fiabilité opérationnelle à long terme.
Foire aux questions
Quel est le principal avantage d’un robinet à soupape à joint dur ?
Le principal avantage réside dans sa structure d’étanchéité métal sur métal, qui peut fournir une forte résistance aux températures élevées, à la pression, à l’usure et à l’érosion lorsque la vanne est correctement conçue pour l’application.
Un robinet à soupape à joint dur peut-il être utilisé pour la vapeur ?
Oui. Les robinets à soupape à étanchéité dure correctement spécifiés conviennent généralement aux applications de vapeur industrielle car leurs surfaces d'étanchéité métalliques peuvent résister à des conditions de température exigeantes. La pression-température nominale doit être vérifiée pour chaque configuration spécifique.
Quels matériaux sont disponibles pour les vannes à soupape à joint dur ?
Les options de matériaux dépendent du modèle et de l'application. Huadu répertorie les solutions en acier au carbone et en acier inoxydable, avec des composants tels que l'A182 F316, l'A182 F316L, le 13Cr et le CF8M disponibles dans la configuration référencée.
Quelles classes de pression sont disponibles ?
Le produit Huadu référencé est proposé dans les configurations de classe 150, 300, 600, 900 et 1 500. Les acheteurs doivent sélectionner la classe de pression en fonction de la pression de conception du pipeline et des normes applicables.
La vanne peut-elle être automatisée ?
Oui. En plus du fonctionnement par volant, les méthodes de fonctionnement disponibles incluent le fonctionnement par engrenages, l'actionnement électrique, l'actionnement pneumatique et l'actionnement hydraulique, en fonction de la configuration requise.
Quelles normes sont associées à cette vanne ?
Les spécifications du produit référencé incluent API 6D et ASME B16.34 pour la conception, ASME B16.10 pour les dimensions face à face, ASME B16.5 et ASME B16.47 pour les normes de brides et API 598 pour les tests.
Conclusion
Un robinet à soupape à joint dur peut constituer une solution efficace pour le contrôle du débit industriel là où les matériaux d'étanchéité souples conventionnels peuvent ne pas offrir la durabilité requise. Sa structure d'étanchéité métal sur métal, ses surfaces à rechargement dur, ses larges options de classes de pression et sa compatibilité avec les fluides exigeants le rendent particulièrement précieux dans les domaines de la production d'électricité, de la pétrochimie, de la métallurgie, du pétrole et du gaz, du traitement de l'eau et des applications industrielles générales.
Pour les équipes d’approvisionnement, le meilleur choix ne dépend pas uniquement de la taille des vannes. Le fluide, la température, la pression, la compatibilité des matériaux, la configuration d'étanchéité, le type de connexion, l'actionnement, les normes et les exigences de test doivent tous être évalués avant l'achat. Si vous recherchez une solution de vanne industrielle fiable ou si vous avez besoin d'aide pour sélectionner le robinet à soupape à joint dur approprié pour votre projet de pipeline,Contactez-nouspour discuter de vos exigences techniques, des options de personnalisation et des conditions d'application avec l'équipe Huadu.
