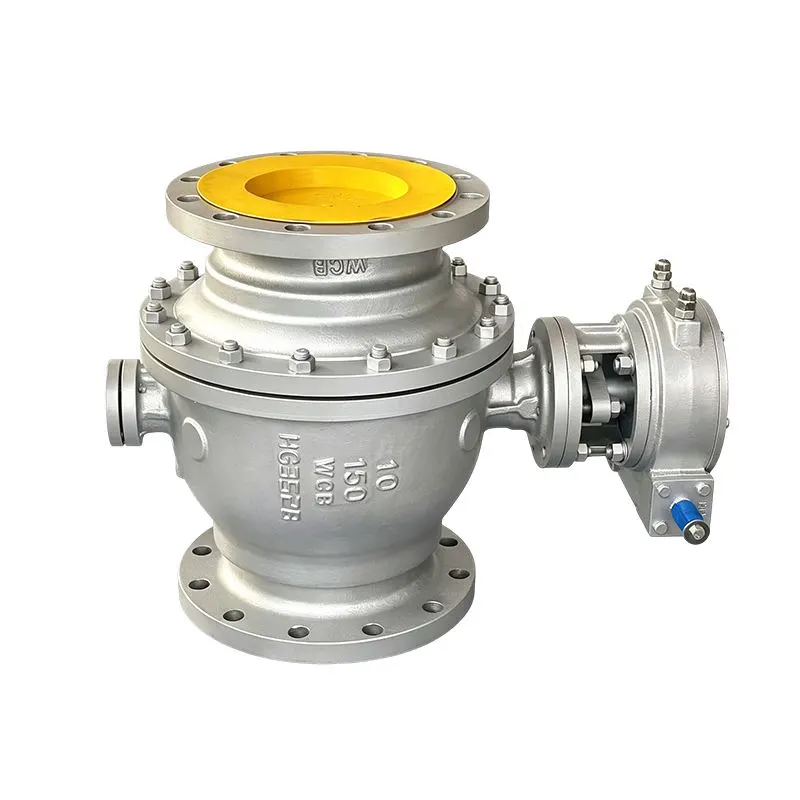

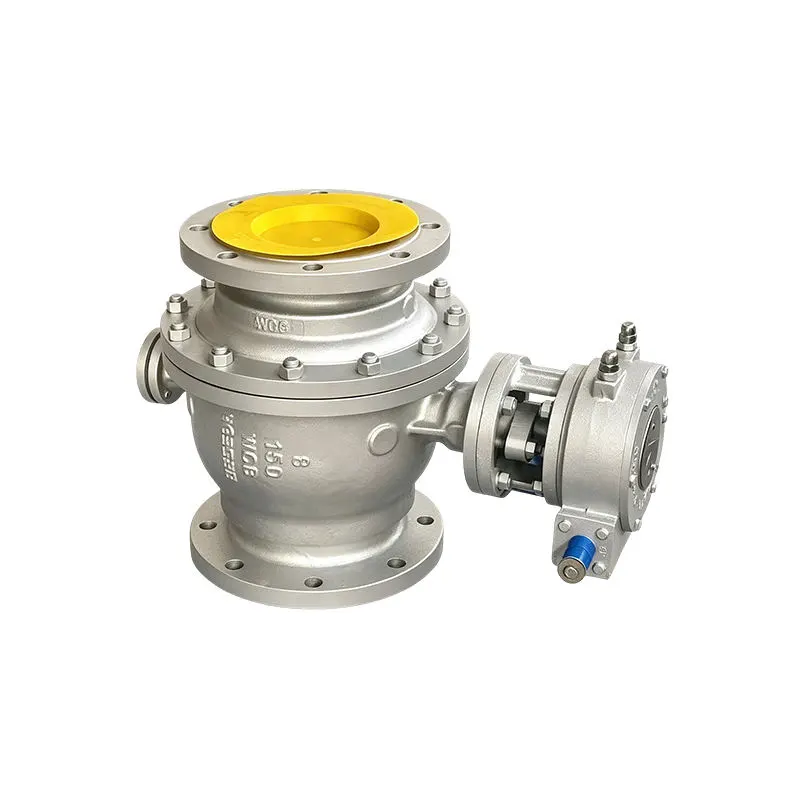

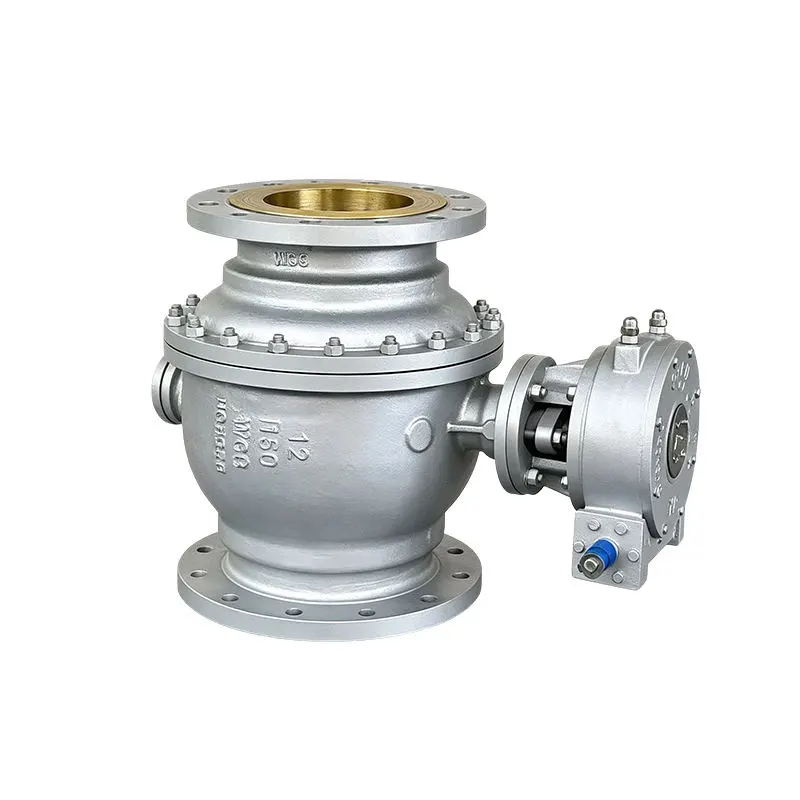

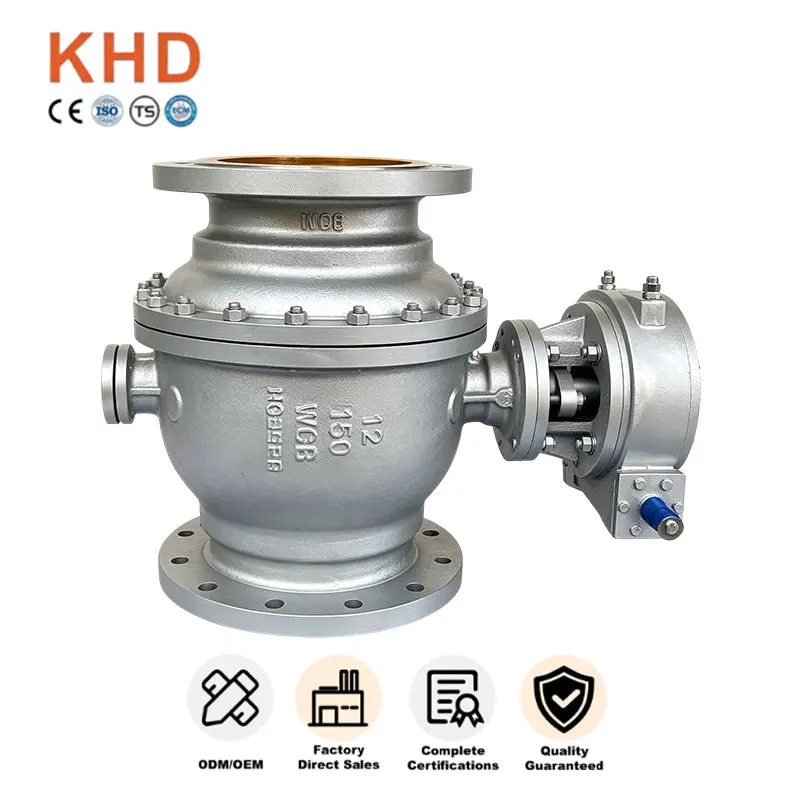

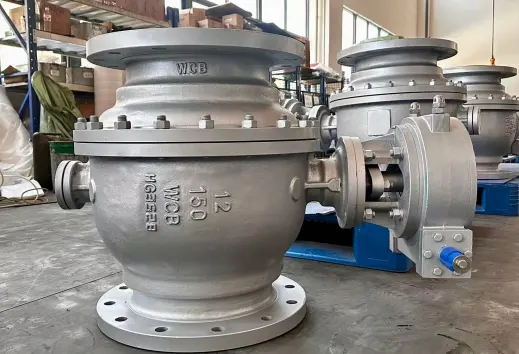

Robinet à tournant sphérique fixe en acier au carbone WCB

Le robinet à tournant sphérique fixe en acier au carbone WCB est une vanne industrielle robuste conçue pour l'isolation des pipelines et le contrôle du débit, fabriquée par Huadu Valve Group. Il adopte une conception à bille fixe à tourillon et un matériau en acier au carbone A216 WCB, bien adapté aux conditions de travail critiques des pipelines à haute pression.

Cette vanne industrielle fonctionne de manière fiable dans des conditions de service continu à haute pression et de fonctionnement à long cycle, largement sélectionnée pour les projets où la sécurité de l'étanchéité et la longue durée de vie sont des exigences essentielles.

Avantages des matières premières et de la structure

Corps en acier au carbone A216 WCB de qualité supérieure.

Le robinet à tournant sphérique fixe en acier au carbone WCB est moulé à partir d'acier au carbone A216 WCB, apportant ces avantages fondamentaux :

-Haute résistance mécanique et excellente résistance aux chocs

-Bonne adaptabilité à la température contre les coups de bélier et les coups de bélier

-Épaisseur de paroi suffisante pour un service de classe haute pression

-Inspection de coulée rigide pour éliminer les défauts internes et de surface

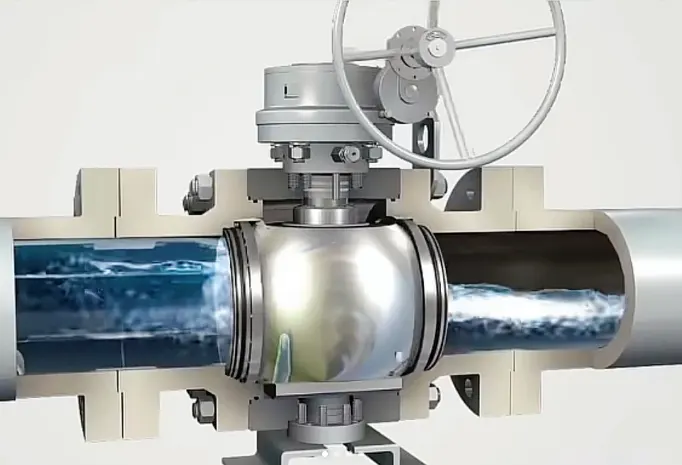

Structure à bille fixe montée sur tourillon

Différent des robinets à tournant sphérique flottants ordinaires, notre conception à tourillon à bille fixe transfère la plupart des charges de pression du pipeline vers les arbres de support supérieur et inférieur. La bille reste verrouillée en position, de sorte que les sièges de soupape ne supportent qu'une force de contact minimale. Il réduit considérablement l'abrasion du siège, même avec des cycles d'ouverture-fermeture fréquents sous une pression élevée et soutenue. Une étanchéité bidirectionnelle stable empêche les fuites quelle que soit la direction de la pression, améliorant ainsi la sécurité du système pour les boucles de processus critiques.

Construction optimisée pour l'étanchéité et la sécurité

Un ensemble de siège flottant à ressort est équipé pour ce robinet à tournant sphérique fixe en acier au carbone WCB. Les ressorts intégrés compensent l'usure mineure après des milliers d'opérations pour maintenir des performances d'arrêt serrées. La tige anti-éclatement sert de dispositif de sécurité standard contre les pics de pression soudains. La garniture en graphite multicouche minimise les émissions fugitives autour des espaces entre les tiges. Tous les composants d'étanchéité sont spécialement adaptés aux fluides de travail à haute pression et à moyenne température au lieu de pièces de rechange génériques.

Attributs clés

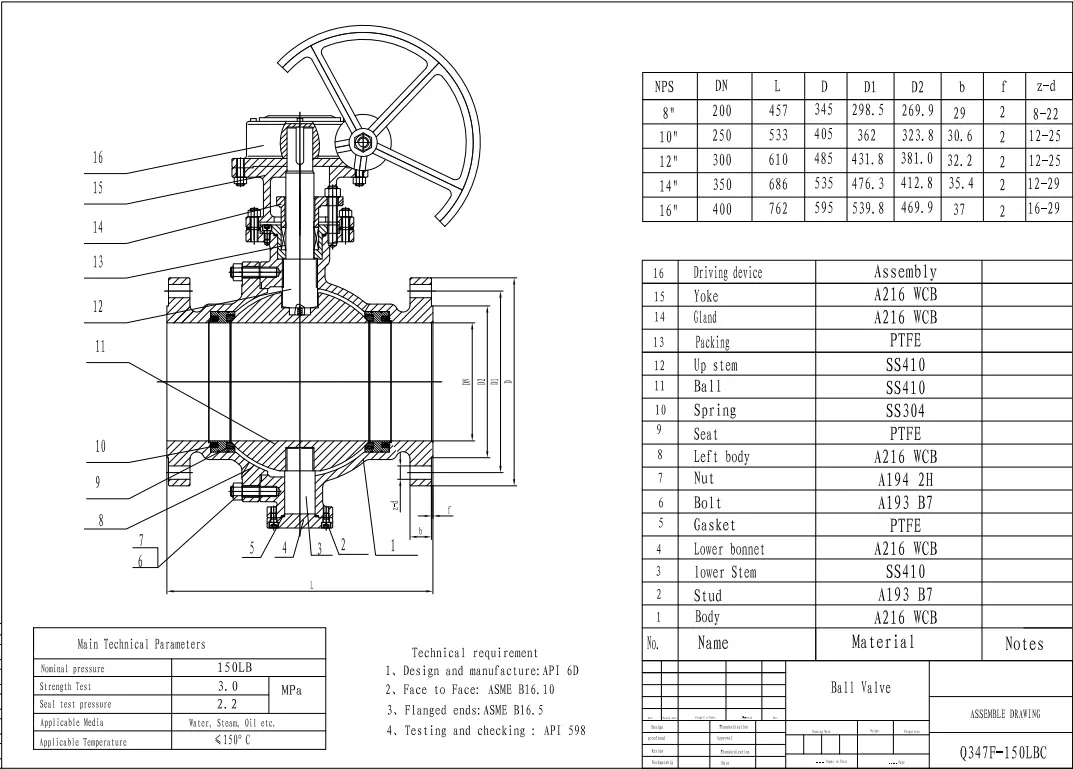

Spécifications techniques

Paramètres standards

Taille : DN50-DN1200

Pression nominale : Class150-Class2500

Matériau : acier au carbone A216 WCB

Structure : Robinet à boisseau sphérique fixe monté sur tourillon

Plage de température : -29 ℃ ~ 425 ℃

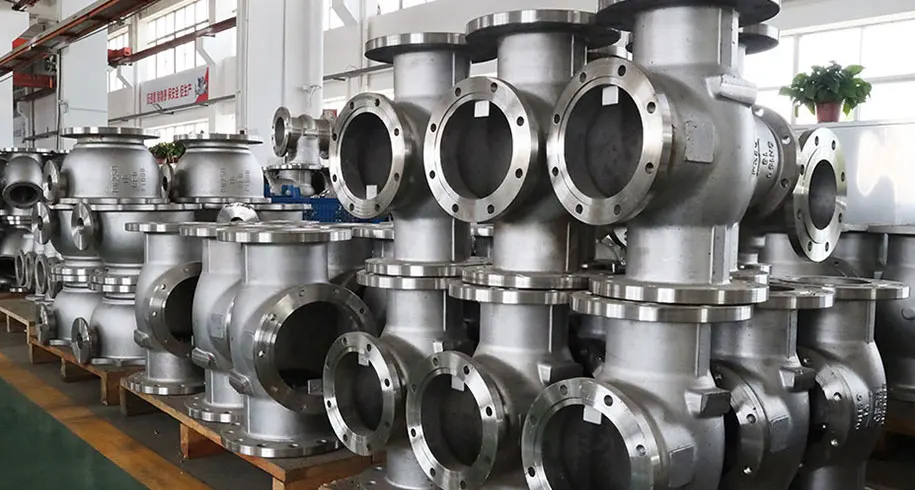

Processus de fabrication

Le robinet à tournant sphérique fixe en acier au carbone WCB passe par :

- Production de fonderie A216 WCB qualifiée

- Traitement thermique pour une propriété matérielle stable

- Usinage de précision CNC pour les surfaces d'étanchéité

- Assemblage avec composants d'étanchéité et d'actionneur adaptés

Caractéristiques de performances

- Structure de tourillon à faible usure pour un service de cyclisme fréquent

- Fermeture étanche bidirectionnelle fiable

- Faible taux de défaillance du siège sous une pression élevée et continue du pipeline

- Compatible avec plusieurs options d'actionneurs : engrenage manuel, pneumatique, électrique

- Conçu pour un service d'isolation à ouverture totale/fermeture complète

Domaines d'application

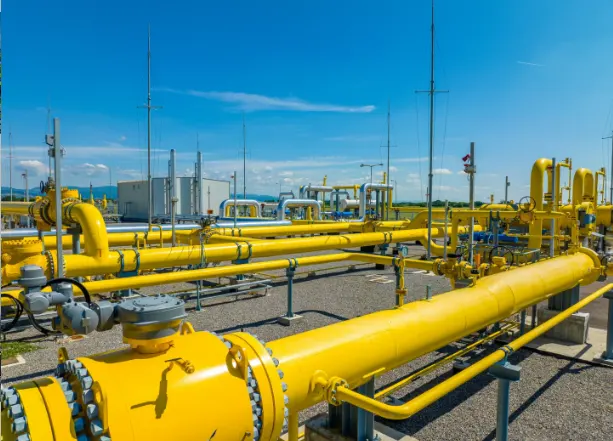

Industrie pétrolière et gazière

Le robinet à tournant sphérique fixe en acier au carbone WCB est largement utilisé dans :

- Pipelines principaux de transport de gaz naturel

- Lignes de traitement des raffineries de pétrole

- Installations de transfert de pétrole brut

- Systèmes de tuyauterie des stations de collecte de gaz

Industrie pétrochimique

- Boucles de processus pétrochimiques à haute pression

- Pipelines d'isolation principaux de l'unité de traitement

- Circuits de fluides moyenne température non corrosifs et légèrement corrosifs

Industrie de l'énergie

- Tuyauterie de processus principale de la centrale électrique

- Systèmes de boucle pour installations industrielles robustes

Projets industriels généraux

- Nouveaux packages de pipeline de projets EPC

- Travaux de rénovation et de modernisation de canalisations existantes

- Sites industriels avec accès difficile pour la maintenance et exigences de sécurité élevées

Contrôle qualité et assistance à l'approvisionnement de projets

En tant que fabricant de vannes certifié avec les certificats ISO, CE et API, chaque robinet à tournant sphérique fixe en acier au carbone WCB est soumis à des tests complets en usine avant expédition, y compris un test hydrostatique de la coque, un test d'étanchéité du siège et une inspection dimensionnelle. Des tests sur pièce entière sont mis en œuvre pour les vannes robustes de grande taille sans inspection par échantillonnage. La vérification des matières premières, l'inspection des pièces moulées, la supervision de l'assemblage et les tests des vannes finies s'effectuent tout au long du flux de production. Des certificats d'essai de matériaux et des rapports d'inspection peuvent être fournis pour la soumission des offres et l'acceptation du site.

Des options de configuration flexibles sont disponibles en fonction des conditions de travail sur site, couvrant différents niveaux de pression, combinaisons de matériaux d'étanchéité et plusieurs modes de fonctionnement. Le MOQ flexible prend en charge les tests d'échantillons, l'approvisionnement en petits lots et les commandes de projets en gros de gros volumes. Les vannes à bille fixes WCB de Huadu Valve Group sont exportées dans le monde entier et reçoivent des commandes répétées de clients industriels du monde entier.

Comment le joint du siège et de la tige est-il construit pour une durabilité réelle sur site ?

Nous utilisons une conception de siège flottant à ressort pour ce robinet à tournant sphérique fixe. Les ressorts internes maintiennent le siège appuyé contre la surface de la boule. Lorsqu'une usure mineure se produit après des milliers d'opérations, les ressorts peuvent compenser les petits espaces, conservant ainsi de bonnes performances d'étanchéité au fil du temps. La structure de tige anti-éclatement est intégrée comme dispositif de sécurité standard. En cas de pics de pression inattendus dans le pipeline, cela empêche la tige d'exploser. Une garniture en graphite multicouche est installée pour l'étanchéité de la tige, afin d'arrêter les minuscules émissions fugitives autour de l'espace de la tige. Ces pièces d'étanchéité ne sont pas des pièces de rechange génériques bon marché ; ils sont sélectionnés pour correspondre aux conditions de travail à haute pression et à moyenne température.
