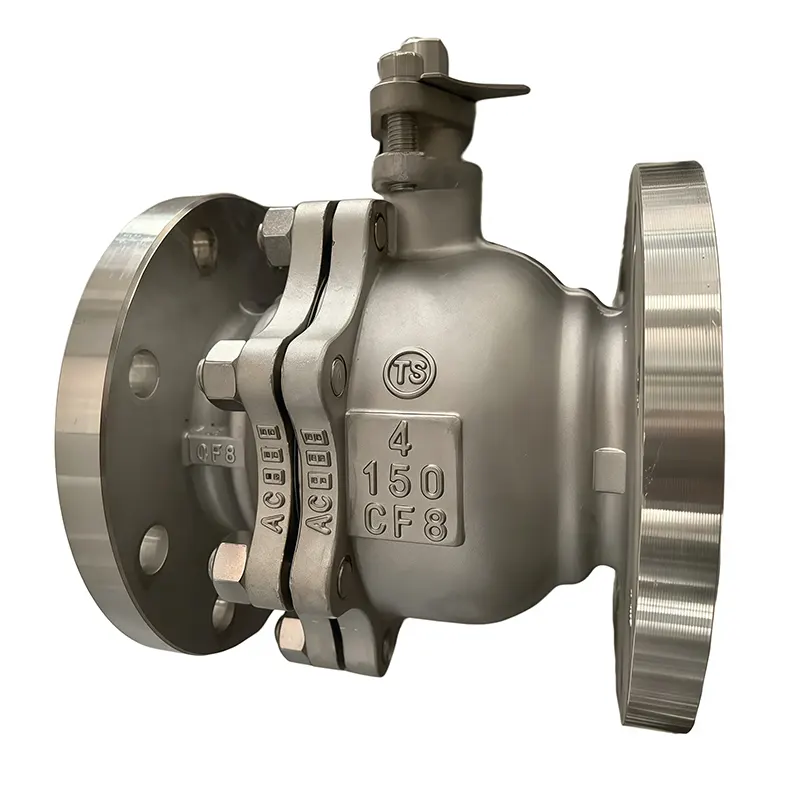

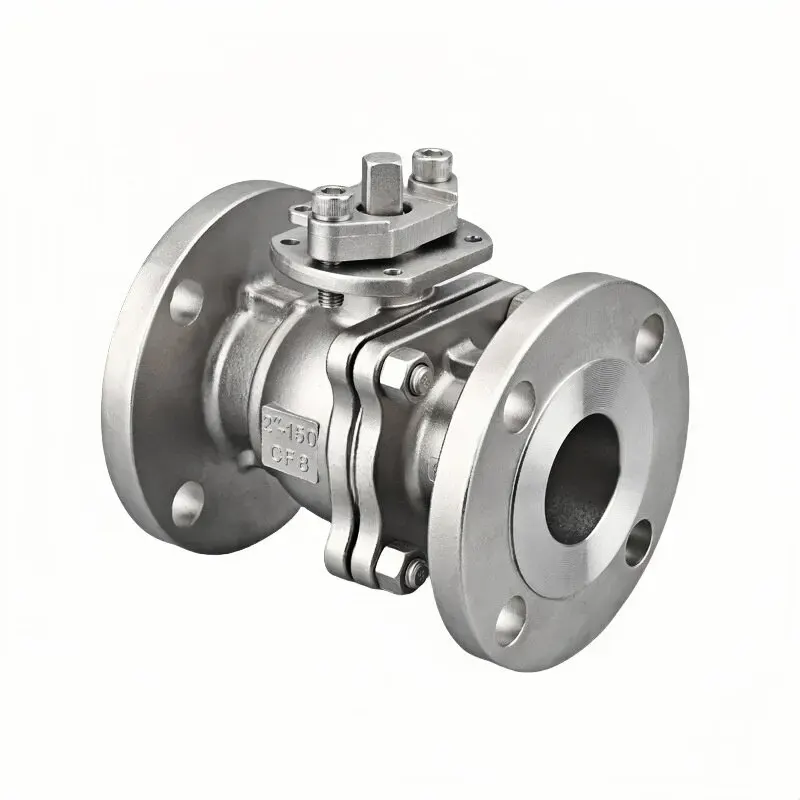

Robinet à tournant sphérique manuel en acier inoxydable

Le robinet à tournant sphérique manuel en acier inoxydable est une vanne d'isolement et de régulation à commande manuelle conçue pour le contrôle des fluides sur site. Produit dans l'usine Huadu Valve, il exploite de l'acier inoxydable de haute qualité pour s'attaquer à divers milieux de travail industriels non extrêmes.

Il est largement déployé dans les canalisations de traitement de l'eau, de produits chimiques légers, de produits pharmaceutiques alimentaires, maritimes côtiers et d'usines générales, où l'hygiène, les performances antirouille et le fonctionnement sans alimentation sont très appréciés.

Ce robinet à tournant sphérique manuel maintient des performances stables même en cas de service cyclique continu dans des environnements d'usine difficiles.

Attributs clés

Avantages des matières premières et de la structure

Pourquoi l'acier inoxydable se démarque-t-il pour les corps de vannes

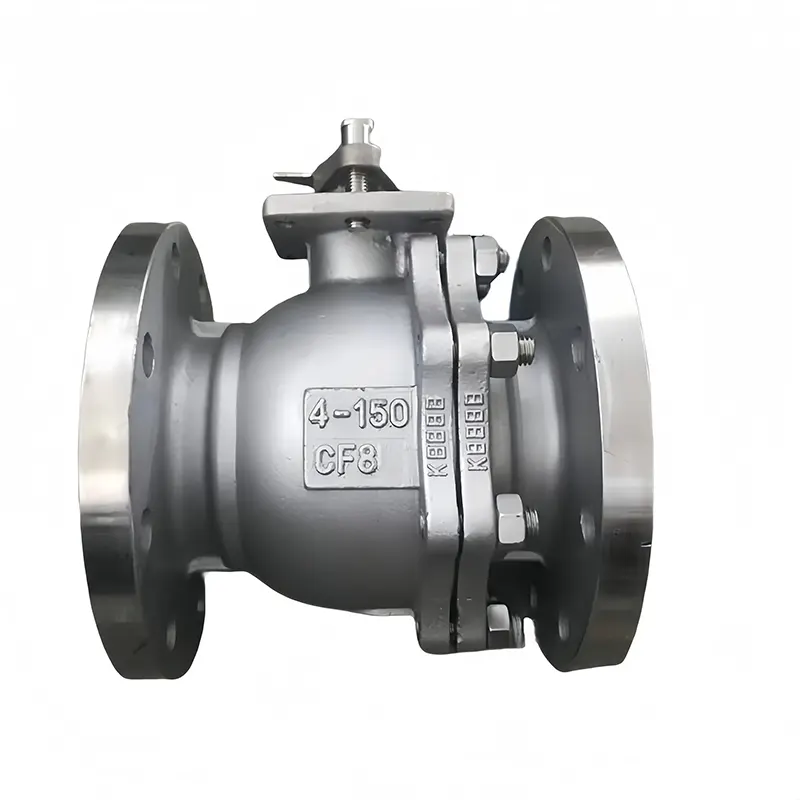

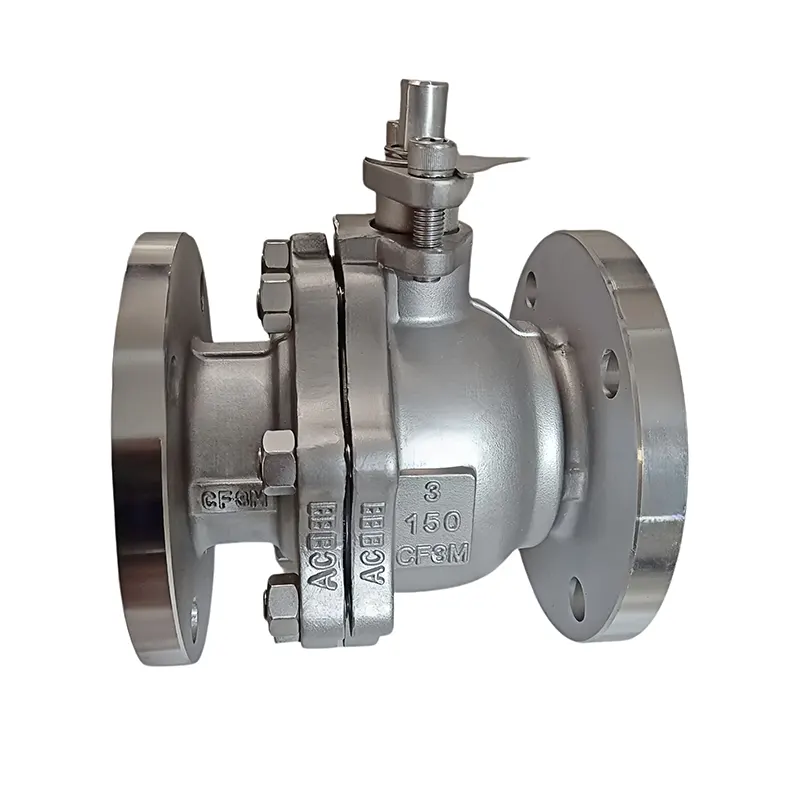

Notre robinet à tournant sphérique manuel est forgé/moulé à partir d'acier inoxydable SS304 et SS316 soigneusement sélectionnés (qualités de coulée CF8/CF8M).

Au lieu de l’acier au carbone de base, l’acier inoxydable apporte une résistance inhérente à la rouille, à l’oxydation et aux attaques chimiques légères. Cela le rend idéal pour les ateliers d'usines humides, les installations côtières et les fluides de processus légèrement corrosifs.

Les techniques avancées de formage d’une seule pièce éliminent les défauts internes cachés comme les évents ou les inclusions de sable. Le corps fini offre une solide résistance mécanique, une bonne tolérance aux chocs et une capacité de charge stable. Un fonctionnement à long terme ne déclenchera pas facilement une déformation du corps ou une infiltration des joints, réduisant ainsi les dépenses globales d’entretien de votre usine.

La variante SS316 excelle lorsque des fluides chargés de chlorure ou contenant du sel sont impliqués. Pour les services publics standard d’eau, d’air et de gaz, le SS304 reste le choix équilibré et économique pour la plupart des acheteurs étrangers.

Vérification des matières premières rigides

Chaque lot de matière entrant est soumis à des contrôles en laboratoire pour garantir :

- La composition chimique correspond strictement aux spécifications SS304 / SS316 / CF8 / CF8M

- Zéro matériau recyclé ou substitut de qualité inférieure

- Propriétés mécaniques constantes pour faire face aux conditions réelles du site

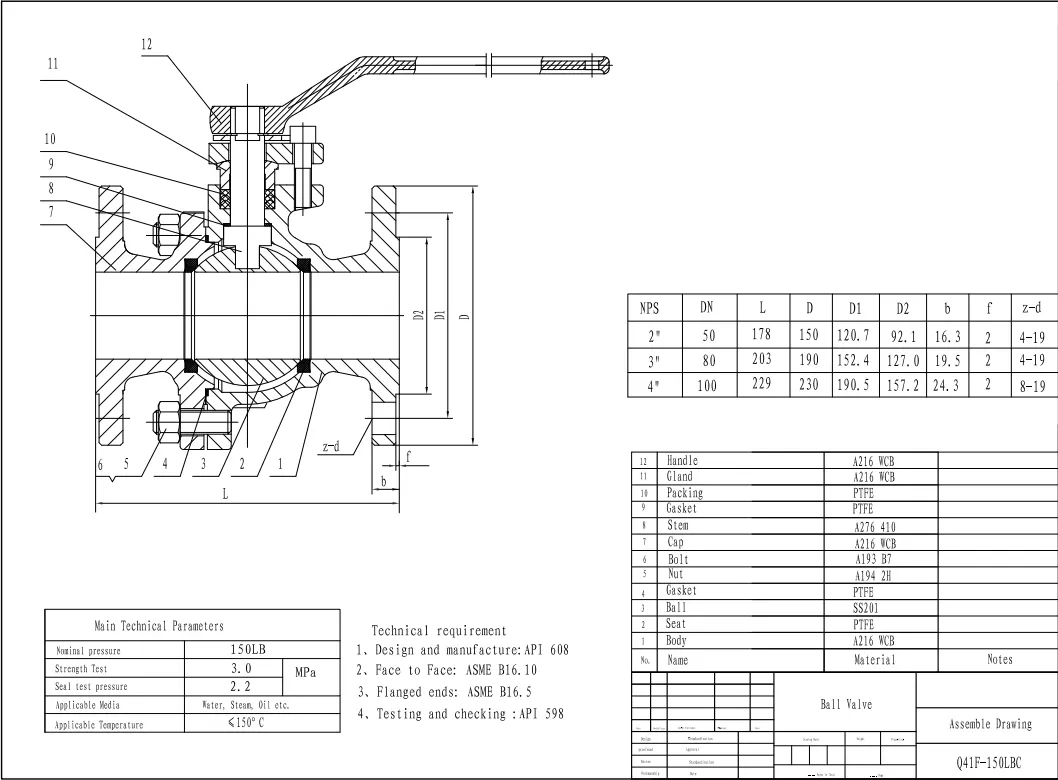

Bord d'architecture manuelle à boule flottante

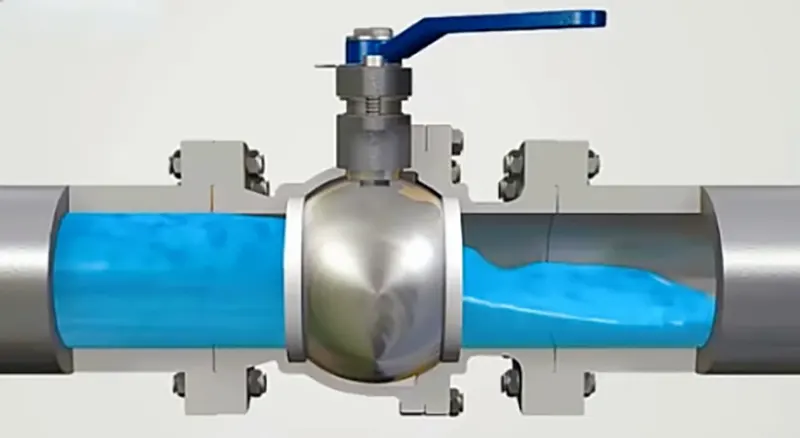

Nous adoptons le principe éprouvé de la boule flottante associé à un levier manuel convivial, conçu pour une utilisation sur site réelle :

-Actionnement entièrement manuel : pas d'électricité, pas d'alimentation en air requise ; vous évitez le matériel auxiliaire supplémentaire et les risques de panne associés

-Installation simple, fonctionnement intuitif et maintenance sur site à faible barrière

-Le trajet d'écoulement optimisé à passage intégral réduit les turbulences d'écoulement, permettant un débit fluide et fluide sans chute de pression inutile

-Les sièges en PTFE accouplés avec précision et la bille flottante polie permettent une fermeture étanche dans l'enveloppe de température de pression nominale

-La poignée verrouillable en option sur site limite la rotation aléatoire, empêchant ainsi toute mauvaise utilisation accidentelle par le personnel du site

-Conçu pour le devoir d'isolation complètement ouvert/fermé; un étranglement prolongé en position semi-ouverte n’est pas recommandé.

Options de connexion flexibles pour diverses canalisations

De multiples configurations d'extrémités sont proposées : extrémités filetées, extrémités à brides, raccords rapides sanitaires.

- Large spectre de tailles couvrant 1/2" jusqu'à 4 pouces, compatible avec plusieurs classes de pression

- Fonctionne aussi bien pour les lignes d'instruments de petit diamètre que pour l'isolation des canalisations principales à grand débit.

- Fabriqué selon la norme ASME B16.34, interchangeable avec les schémas de tuyauterie mondiaux courants

- Notre équipe d'ingénierie peut évaluer les dessins des clients et développer des solutions sur mesure pour les exigences dimensionnelles non standard.

Système d'étanchéité bien pensé

L'ensemble d'étanchéité est réglé pour une endurance sur le terrain à long terme :

- Le siège en PTFE autolubrifiant réduit la friction lors de la rotation du levier, protégeant ainsi la surface brillante de la bille contre l'usure.

- Performances d'arrêt étanches bidirectionnelles pour l'eau, le pétrole, le gaz et les fluides de traitement légèrement corrosifs

- La disposition optimisée de la garniture de tige supprime les fuites fugitives le long de l'arbre de la vanne

- La propriété antisalissure et anticalcaire préserve la propreté moyenne, s'adaptant parfaitement aux scénarios de production hygiéniques.

Spécifications techniques

Paramètres standards

Taille : 1/2"-4" (articles en stock disponibles)

Classe de pression : PN16 / PN25 / PN40/PN64/PN100

Matériau du corps : SS304 (CF8), SS316 (CF8M)

Type de vanne : vanne à boisseau sphérique manuelle en acier inoxydable

Forme de connexion : filetée/à bride/collier sanitaire

Température de fonctionnement : -20°C ~ 180°C (dépend du composé du siège)

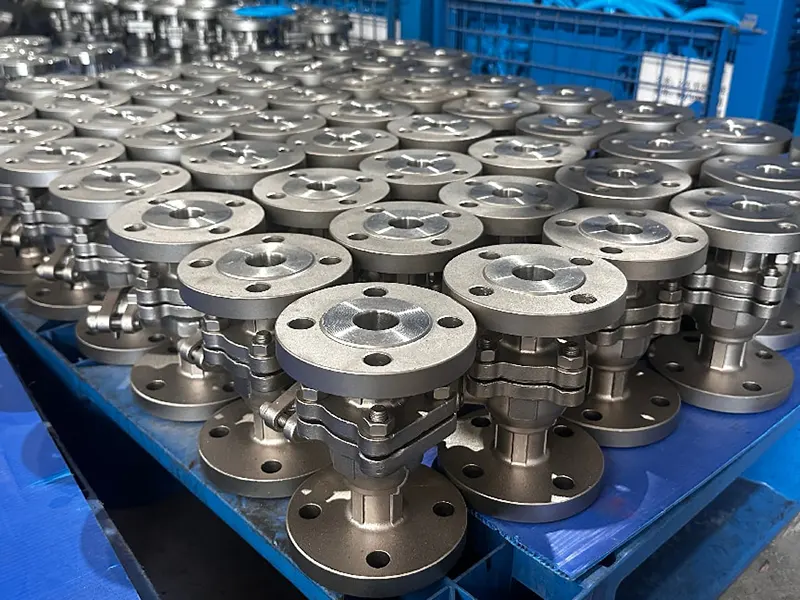

Flux de travail de fabrication

Notre robinet à tournant sphérique manuel en acier inoxydable passe par des étapes de production complètes :

-Moulage/forgeage de précision en acier inoxydable

-Traitement thermique pour stabiliser les attributs mécaniques du matériau

-Usinage CNC de haute précision pour la bille, les faces d'étanchéité et les extrémités de connexion

-Assemblage complet de l'unité avec levier manuel ; poignée verrouillable installée sur demande

Faits saillants des performances

- Résistance exceptionnelle à la rouille et à la corrosion

- Conception à passage intégral pour une perte de pression minimale

- Fermeture étanche bidirectionnelle fiable pour liquides et gaz

- Fonctionnement manuel sans alimentation, grande adaptabilité sur site

- Accessoire de verrouillage de la poignée pour éviter les erreurs de fonctionnement

- Conforme aux normes internationales de tuyauterie ASME B16.34

Domaines d'application

Secteur du traitement des eaux

Le robinet à tournant sphérique manuel en acier inoxydable est largement utilisé dans :

-Réseaux municipaux de canalisations d'approvisionnement et de traitement de l'eau

-Circuits auxiliaires d'eau de circulation et d'eaux usées

-Isolation des canalisations d'eau propre et points de commutation

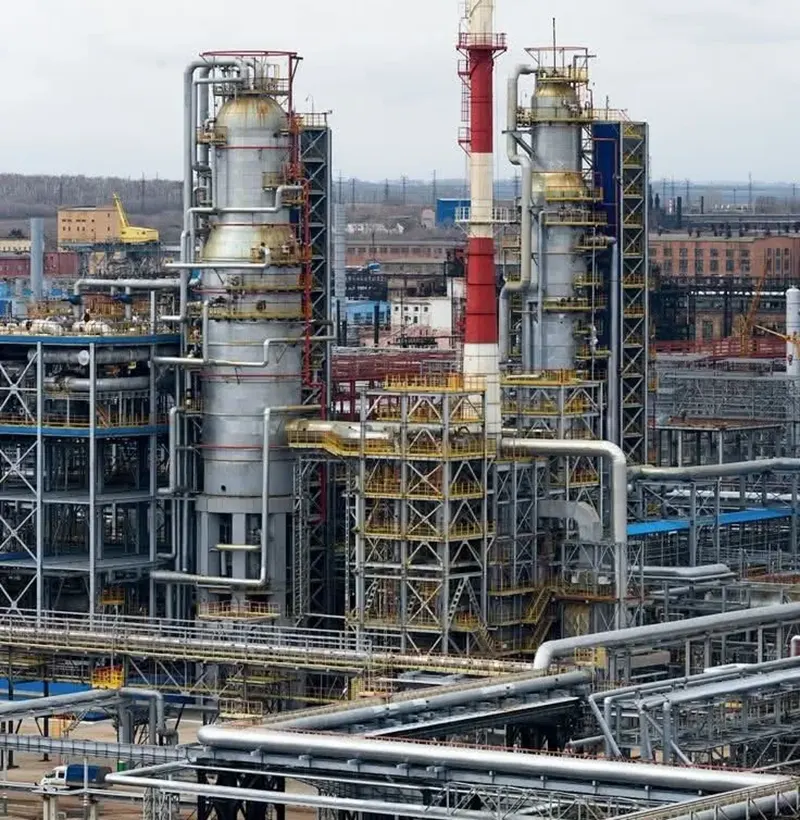

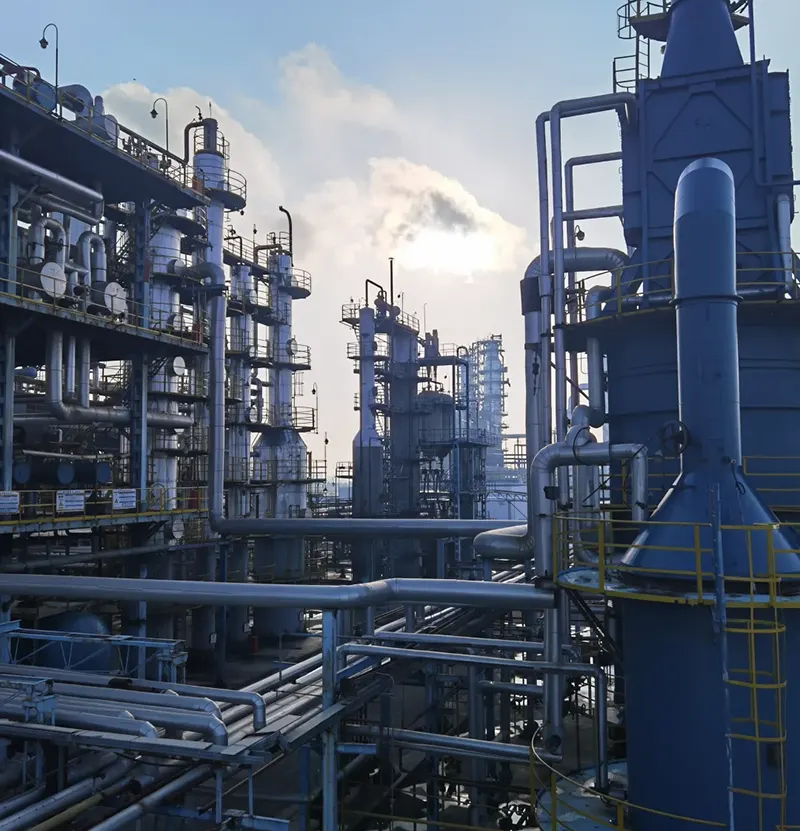

Secteur Chimique et Pétrochimique

- Tuyauterie générale de procédés chimiques légers

- Boucles de contrôle de fluides légèrement corrosifs

- Réseaux de canalisations auxiliaires pour usines pétrochimiques

Secteur alimentaire, boissons et pharmaceutique

- Canalisations sanitaires pour lignes de production d'aliments et de boissons

- Tuyauterie de process au sein des ateliers pharmaceutiques

- Transfert de fluide hygiénique là où l'absence de contamination est obligatoire

Scénarios marins et industriels généraux

- Systèmes de tuyauterie côtiers et marins à proximité des côtes

- Contrôle de boucle auxiliaire pour les projets de sites d'entrepreneurs en ingénierie

- Stock de rechange rapide pour les distributeurs locaux et les travaux de révision d'usine

Conseils d'exploitation sur site et assistance globale pour les projets

Pour maximiser la durée de vie : éliminez les scories de soudage et les débris solides à l’intérieur des canalisations avant l’installation. N'appliquez pas de force brute sur le levier manuel. Effectuez périodiquement un cycle complet de course pour empêcher le joint de coller après une longue veille statique. Les fuites mineures de la tige peuvent être corrigées par un léger ajustement de la garniture. Incluez l’état des joints et des poignées dans vos tournées d’inspection régulières de l’usine.

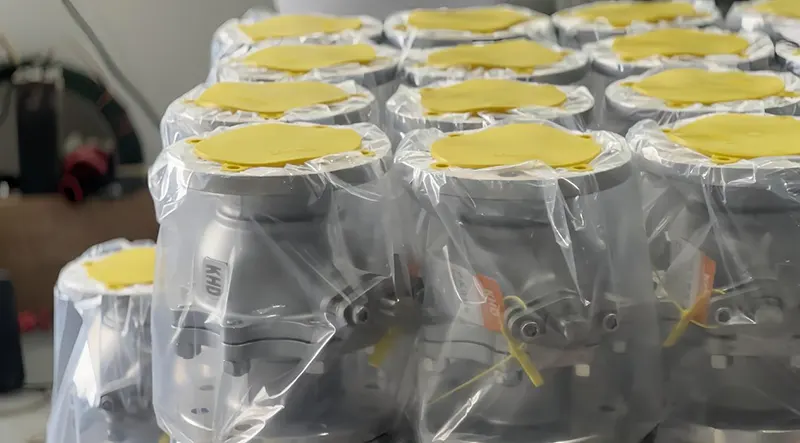

En tant que fabricant de vannes certifié API, ISO et CE, chaque unité passe le test de pression, le test d'étanchéité et l'inspection visuelle avant expédition. Notre flux de travail QC complet couvre le contrôle entrant des matières premières, l’usinage de précision jusqu’à la validation du produit fini. Des certificats d'essai de matériaux peuvent être fournis pour la soumission d'offres et l'acceptation sur site de projets à l'étranger.

Un service personnalisé flexible OEM et ODM est accessible : l'ajustement des matériaux, le dimensionnement spécial, la finition de surface, la gravure de logo et l'optimisation des conditions personnalisées sont tous pris en charge. Le MOQ flexible s'adapte aux essais sur petits échantillons ainsi qu'aux commandes groupées en masse pour les projets à grande échelle.

Nos robinets à tournant sphérique manuels en acier inoxydable ont acquis une large reconnaissance sur le marché en Asie du Sud-Est, au Moyen-Orient, en Afrique, en Europe et au-delà. Grâce à des performances constantes sur le terrain et à une durabilité éprouvée à long terme, nous avons construit de solides partenariats à long terme avec des distributeurs, des entrepreneurs en ingénierie et des exploitants d'usines finales dans le monde entier. Que vous ayez besoin d'unités fiables pour le déploiement de projets en cours ou pour un réapprovisionnement régulier des stocks, n'hésitez pas à contacter notre équipe. Nous sommes prêts à partager des fiches techniques complètes et des devis compétitifs adaptés à vos besoins réels.
