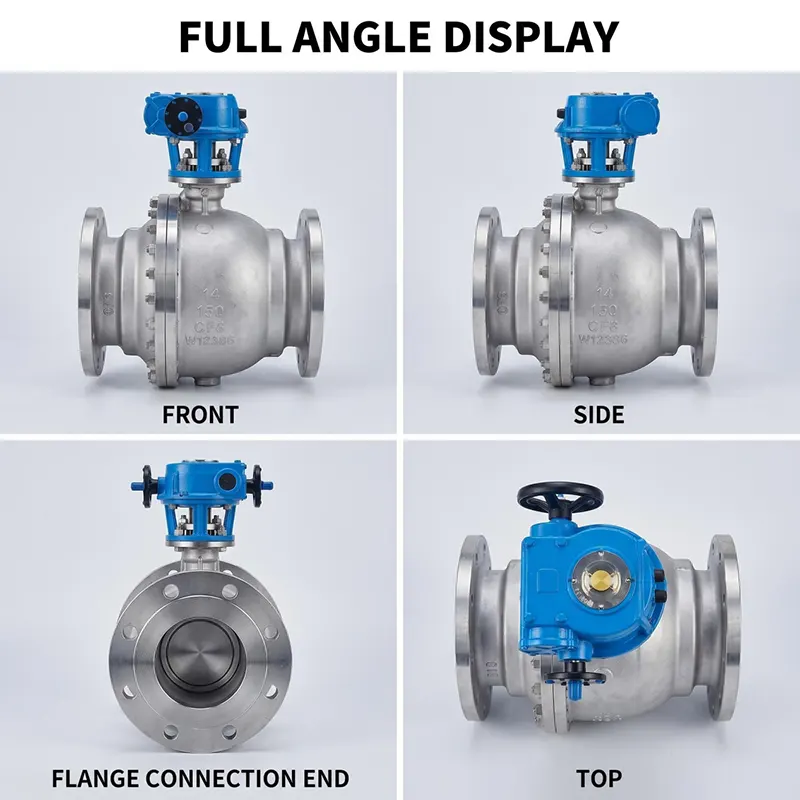

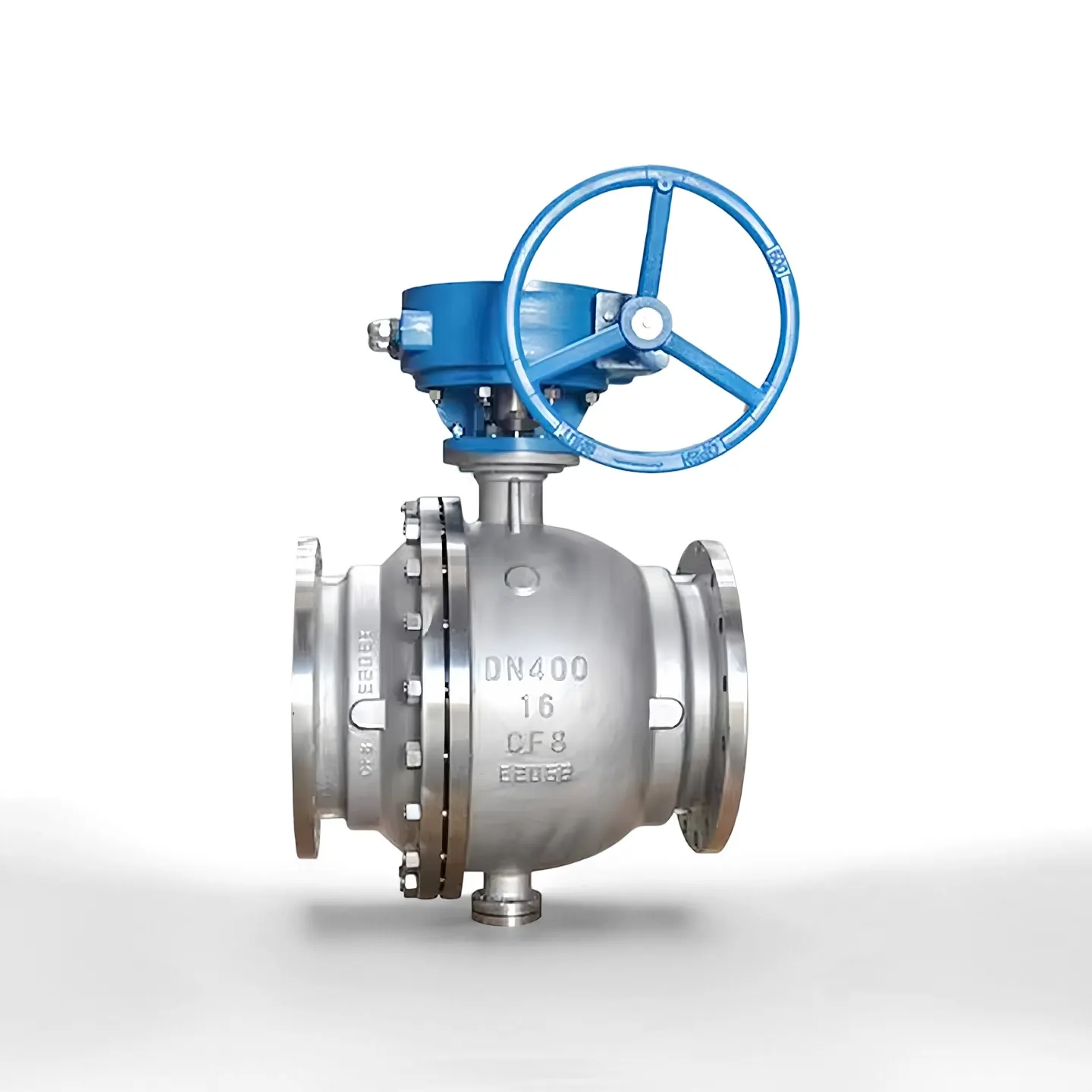

Robinet à tournant sphérique fixe en acier inoxydable Robinet à tournant sphérique à bride forgé

Caractéristiques du produit

-Structure à bille fixe montée sur tourillon, adaptée aux conditions de travail à gros alésage et à haute pression.

- Corps de vanne forgé avec un matériau dense, une résistance mécanique élevée et de bonnes performances anticorrosion.

-Conception à port complet, petite résistance au débit, grande capacité de débit, pratique pour le nettoyage du raclage des pipelines.

- Le siège flottant à ressort réalise une fermeture étanche bidirectionnelle et un faible taux de fuite.

- Conception de tige anti-éclatement, structure antistatique et ignifuge conforme à la norme API 607.

- Siège auto-soulagé en cas de surpression anormale de la cavité pour améliorer la sécurité de fonctionnement.

- Faible couple de fonctionnement, prend en charge des cycles d'ouverture-fermeture fréquents pour un service stable à long terme.

Attributs clés

Structure du produit

Il s'agit d'un robinet à tournant sphérique fixe en acier inoxydable, à bride forgée. La balle est soutenue par des arbres de tourillon supérieur et inférieur au lieu de flotter par la force du siège. Les principaux composants comprennent un corps de vanne forgé, un chapeau, une bille fixe, des arbres de tourillon supérieur et inférieur, des sièges flottants préchargés par ressort, une tige anti-éclatement, des extrémités de connexion à bride et un support de montage supérieur ISO 5211 pour les actionneurs. Une fonction de double blocage et de purge peut être fournie sur demande. Options de face de bride : RF, RTJ.

- Corps de vanne / Chapeau : Acier inoxydable forgé A182 F304 / A182 F316L

- Bille : Acier inoxydable forgé, chromé dur ou à face dure Stellite

- Tige : acier inoxydable A182 F316

- Joint de siège : PTFE / RPTFE pour joint souple ; Alliage dur Stellite 6 pour joint dur métallique

- Joint et joint torique : FKM, PTFE, personnalisés pour différents fluides de température

- Boulons : Boulons en acier inoxydable B8 / B8M

Plage de pression et de température

-Classe de pression : PN16-PN100, Class150-Class2500

-Température de fonctionnement :

•Version à joint souple : -29 ℃ ~ +200 ℃

•Version en métal à joint dur : -29 ℃ ~ +425 ℃

-Norme de test : API 598, test de coque 1,5 fois la pression nominale ; test de siège 1,1 fois la pression nominale

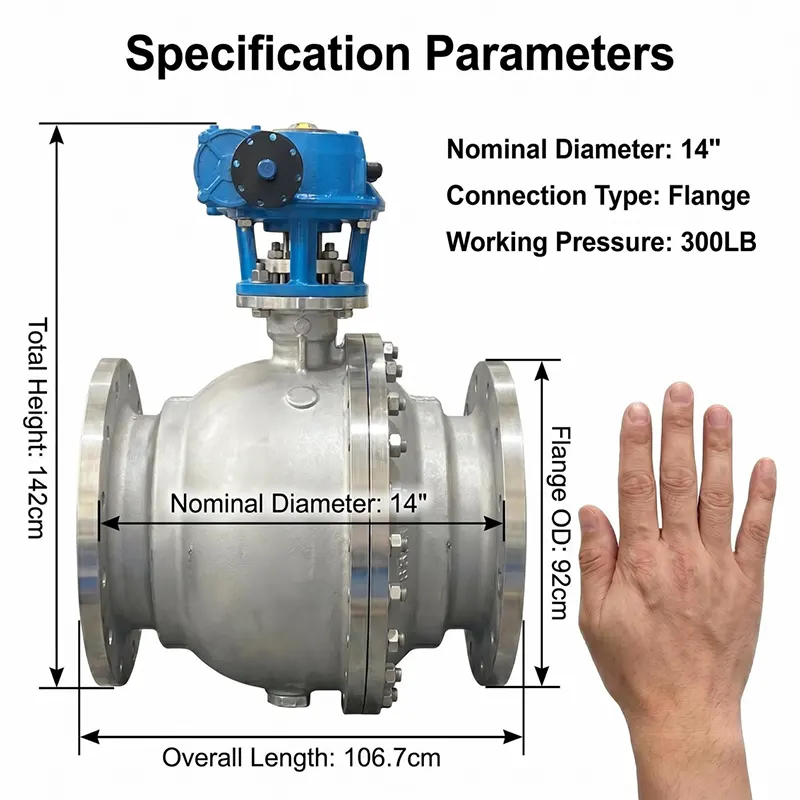

-Gamme de tailles : DN50-DN600 (NPS2"-NPS24")

Types d'opérations

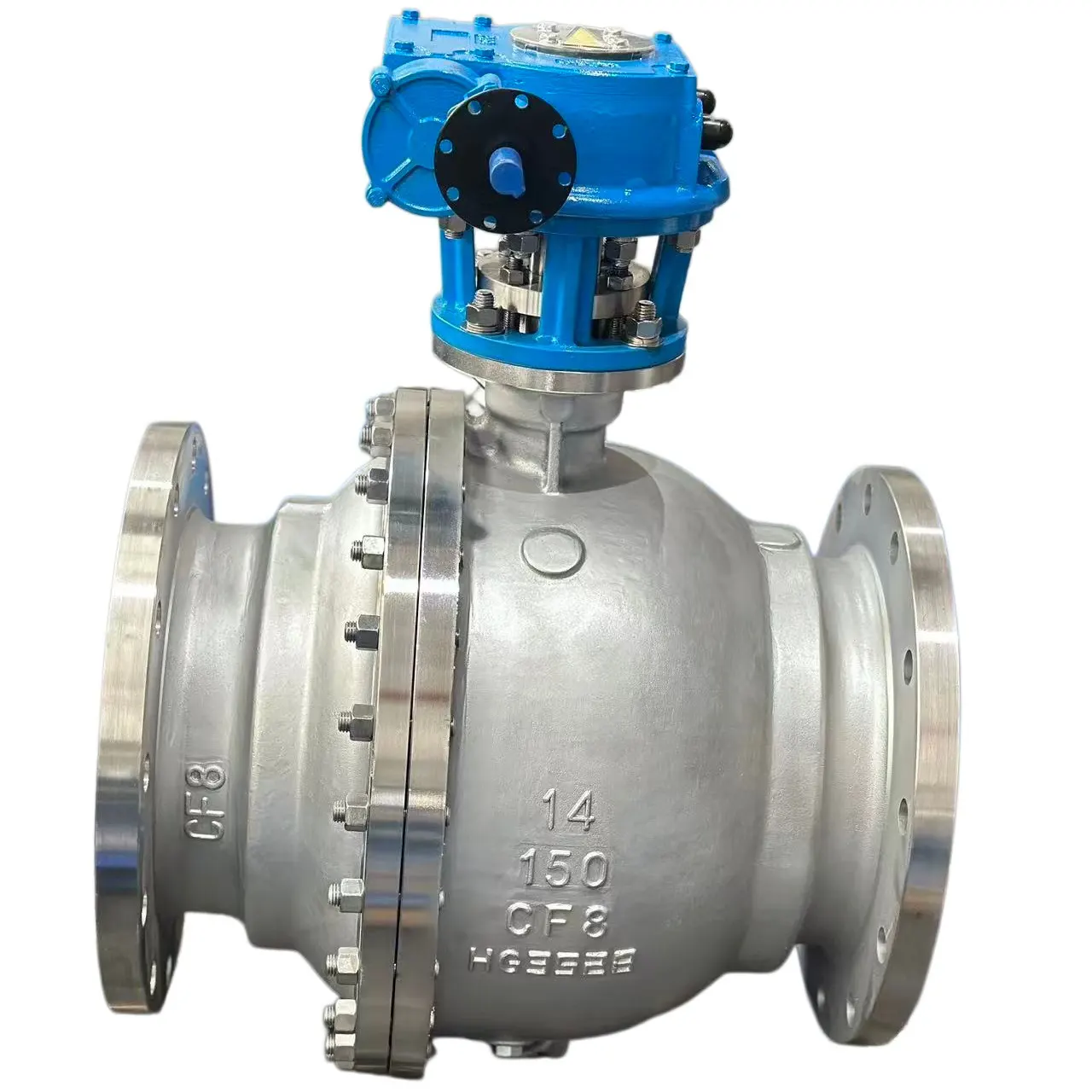

-Manuel : opérateur à vis sans fin pour les besoins de couple importants

-Pneumatique : Actionneur pneumatique simple effet/double effet, avec fin de course et électrovanne

-Électrique : Actionneur électrique de type tout ou rien ou modulant pour contrôle automatique à distance

-Actionnement hydraulique/électrohydraulique disponible sur demande spéciale

Tous les actionneurs sont compatibles avec la plate-forme de montage ISO 5211.

Applications

Largement adopté pour les services marche-arrêt et d'isolation pour les liquides, les gaz et les milieux corrosifs. Principalement utilisé dans les pipelines de pétrole et de gaz longue distance, les usines pétrochimiques, le traitement chimique, la production d'électricité, le traitement de l'eau, le GNL et d'autres projets industriels lourds.

Pourquoi choisir notre robinet à tournant sphérique fixe en acier inoxydable, robinet à tournant sphérique à bride forgée ?

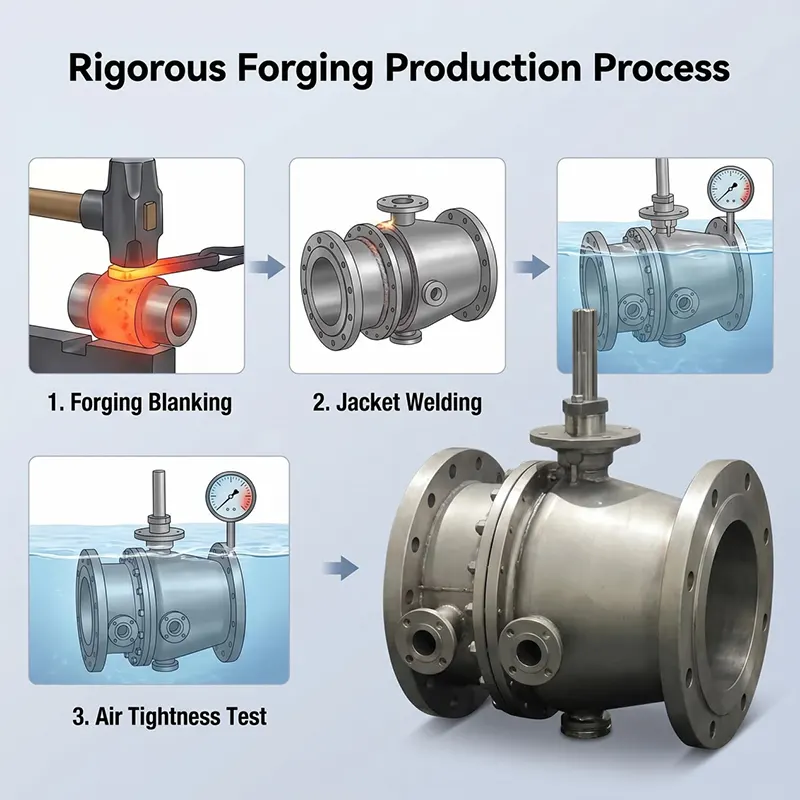

1. Adopter un processus de forgeage complet, un matériau interne compact sans défauts de porosité de coulée, s'adapter à un pipeline robuste à haute pression.

2. La conception à bille fixe du tourillon réduit considérablement le couple de fonctionnement pour les conditions de travail à haute pression de grande taille.

3. Inspection stricte du matériel entrant, chaque vanne passe un test complet de fuite hydrostatique et de siège de gaz avant la livraison.

4. Supporte deux versions à joint souple et à joint dur en métal pour répondre à différentes demandes de température et de milieu.

5. Nous offrons une assistance technique complète, une révision des dessins et des conseils après-vente pour votre projet.

Guide d'achat

Veuillez fournir les informations ci-dessous lors de l'envoi de la demande :

1. Dimension nominale et classe de pression

2. Milieu de travail, température de travail réelle

3. Type de joint : joint souple ou joint dur en métal

4. Type d'opération (engrenage à vis sans fin/pneumatique/électrique, etc.)

5. Bride standard et type de face de bride (RF/RTJ)

6. Exigence particulière : sécurité incendie, fonction DBB, traitement anti-corrosion, etc.

Notre ingénieur vous proposera une proposition appropriée en fonction de vos conditions de travail.

Emballage et expédition

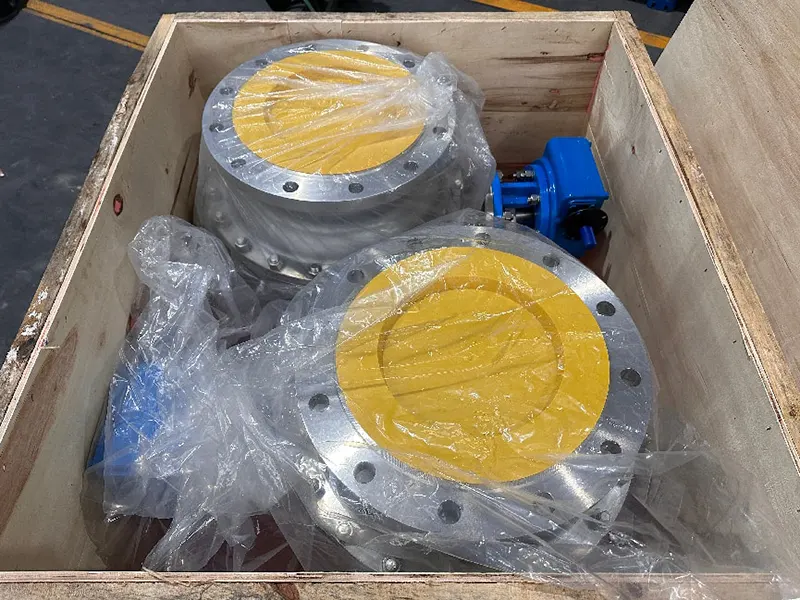

Chaque valve sera nettoyée et protégée avant emballage. Les ports de valve sont scellés avec des capuchons en plastique pour garder la cavité interne propre. Les vannes sont emballées dans des caisses en contreplaqué massif adaptées au fret maritime. Nous prenons en charge EXW, FOB, CIF, DAP et d'autres conditions commerciales. Les marchandises peuvent être livrées au port maritime ou à l'entrepôt désigné.

OEM et ODM

Nous acceptons les commandes OEM et ODM. Nous pouvons personnaliser le matériau du corps, le matériau du joint, la norme de bride, la tige d'extension spéciale, la peinture spéciale et le marquage du logo selon le dessin du client ou les exigences techniques. MOQ flexible pour les commandes de projets.

Inspection et tests

Chaque vanne est soumise à une inspection complète avant expédition conformément à la norme API 598.

- Inspection à l'entrée des matières premières : contrôle de la composition chimique et des propriétés mécaniques des matériaux, enregistrement de traçabilité des matériaux fourni.

- Test hydrostatique de la coque : 1,5 fois la pression nominale pour le corps et le chapeau de vanne.

- Test d'étanchéité du siège : 1,1 fois la pression nominale, milieu eau ou azote.

- Inspection visuelle, contrôle des dimensions, inspection de la peinture et de l'état de surface.

- Un test de témoin effectué par un institut tiers tel que SGS, BV est acceptable à la demande du client.

- Un ensemble complet de documents comprenant un certificat d'essai de matériaux MTC, un rapport d'essai hydraulique et un certificat de conformité peuvent être fournis.

Guide d'installation et d'entretien

- Nettoyer soigneusement le pipeline avant l'installation pour éliminer les scories de soudage, le sable et les débris, et éviter d'endommager la face d'étanchéité.

- Monter la vanne dans le bon sens d'écoulement, serrer les boulons de bride en croix et uniformément.

- Ne laissez pas la valve rester en position semi-ouverte pendant une longue période de stockage ou de fonctionnement.

- Pour un fonctionnement régulier, effectuer périodiquement un cycle d'ouverture et de fermeture à pleine course pour éviter que le joint ne colle.

- Vérifiez le joint de bride et la garniture de tige pour déceler toute fuite externe lors de l'inspection de routine du site.

- Remplacer les pièces d'étanchéité usées lors d'un arrêt planifié ; utilisez un matériau de joint adapté à votre fluide de travail.

- S'il est équipé d'un actionneur, vérifier régulièrement le couple de l'actionneur et l'état du fin de course.

Service après-vente

-Période de garantie : 12 mois de garantie à compter de la date d'expédition, contre les défauts de fabrication.

-Nous fournissons une assistance technique comprenant la révision des dessins, la confirmation des paramètres et des conseils d'utilisation.

-Notre équipe d'ingénierie répond aux demandes techniques dans les 24 heures ouvrables.

-Les pièces de rechange (sièges, joints, garniture de tige) sont disponibles pour une nouvelle commande.

-Une consultation technique sur site peut être organisée pour les commandes de projets à grande échelle.

Remarque : La garantie ne couvre PAS les dommages causés par une mauvaise installation, un mauvais fonctionnement ou un mauvais état du support.

Produits recommandés associés

-Robinet à bille flottant (robinet à bille en acier inoxydable 2 pièces/3 pièces)

-Robinet à bille à tourillon fixe en acier au carbone WCB

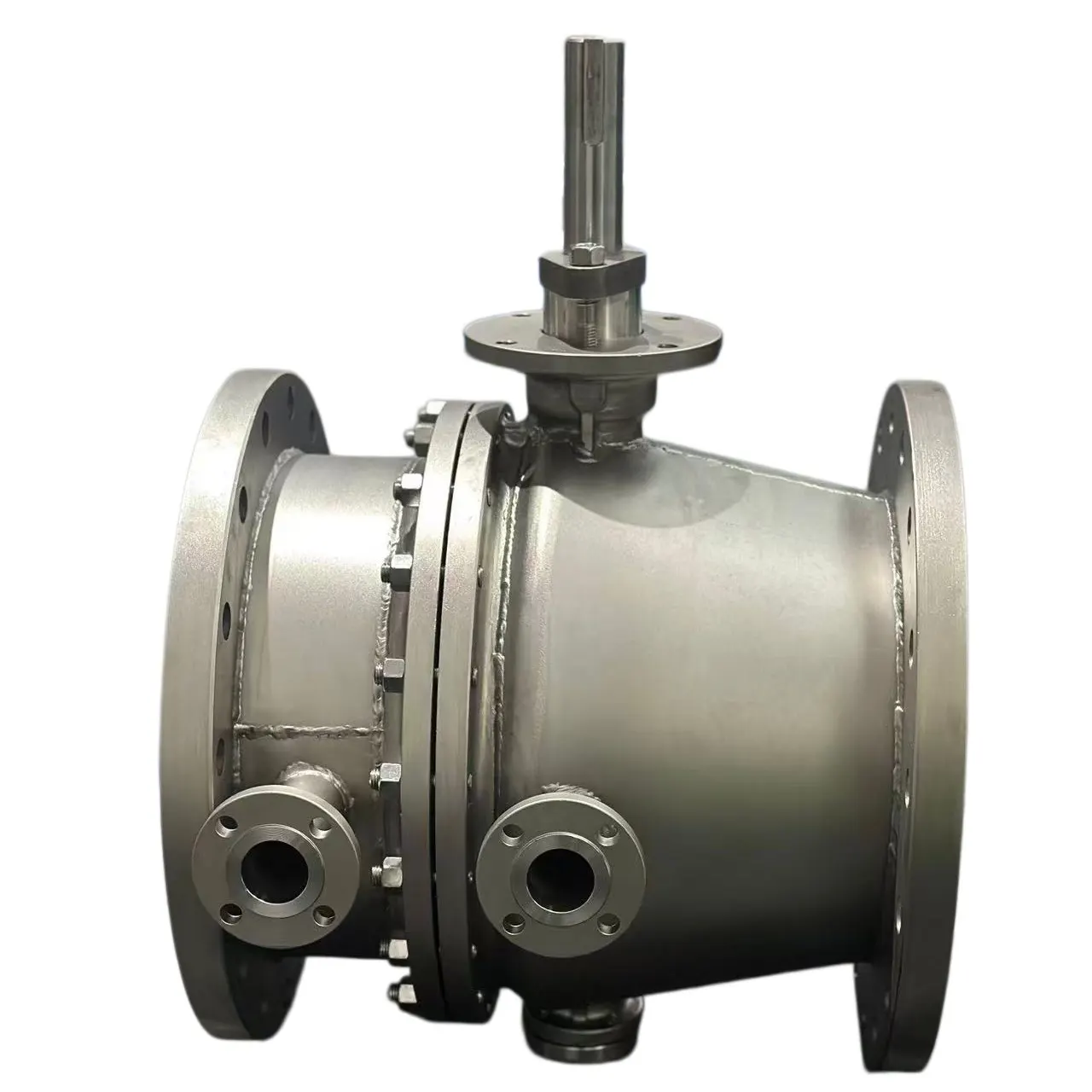

-Vanne à boisseau sphérique fixe isolée pour fluide à haute viscosité

-Robinet à bille avec jeu d'actionneurs pneumatiques/électriques complet

-Robinet à bille fixe en métal à joint dur pour service à haute température

Notre force d'usine

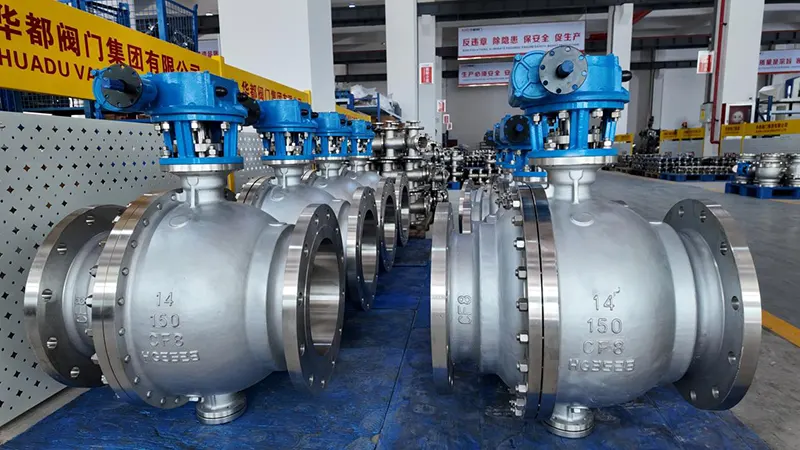

Huadu Valve Group est situé à Wenzhou en Chine, spécialisé dans la conception, le forgeage, l'usinage et l'assemblage de vannes industrielles. Nous possédons des lignes de production complètes comprenant un atelier de forgeage, un atelier d'usinage CNC, un atelier d'assemblage et un laboratoire de test indépendant. Tous les processus de production critiques sont terminés en interne et non entièrement externalisés. Nous avons une riche expérience dans les commandes de projets de pétrole, de gaz, de pétrochimie et d’approvisionnement en eau à l’étranger. Nos produits sont exportés vers l'Asie du Sud-Est, le Moyen-Orient, l'Europe et d'autres régions.

Appel à enquête

Veuillez nous envoyer vos exigences détaillées en matière de conditions de travail, notamment la taille, la pression, le fluide, la température, le type de fonctionnement et les demandes particulières. Notre équipe technique évaluera et préparera pour vous un devis formel sous peu. Commande d'échantillon bienvenue et coopération sur de grands projets.
