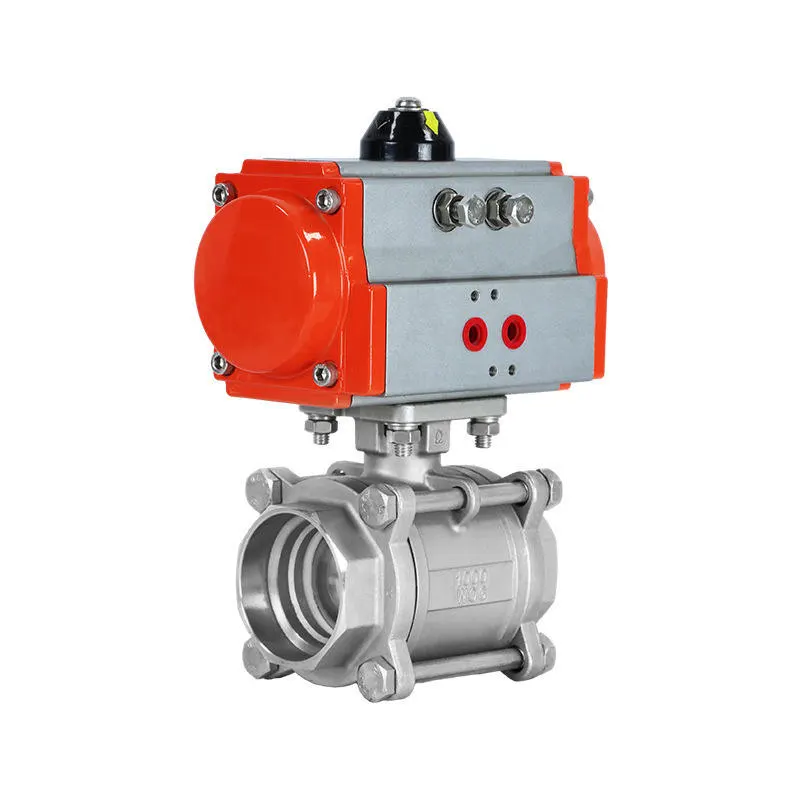

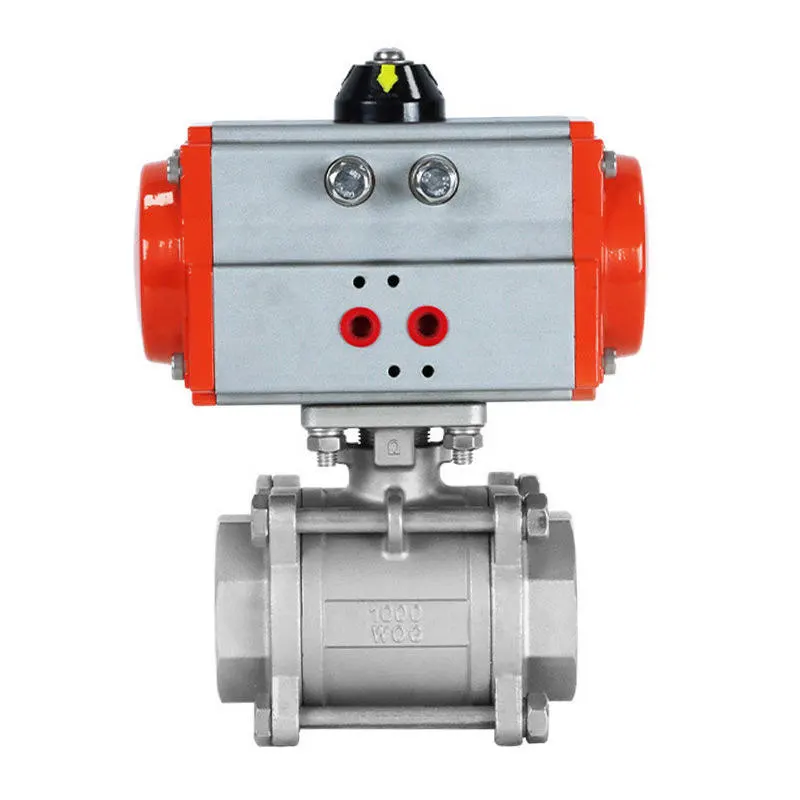

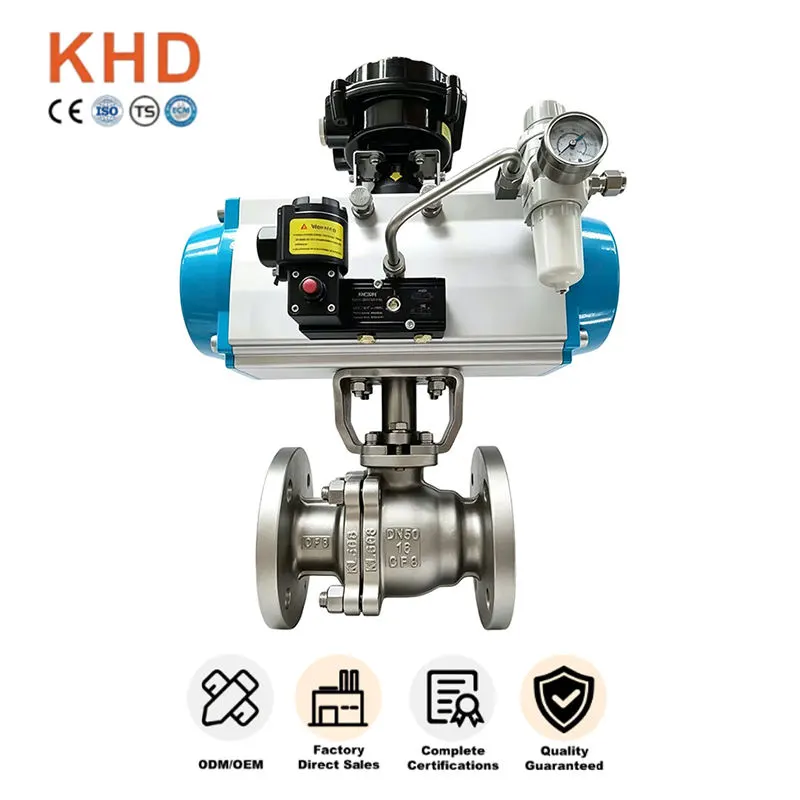

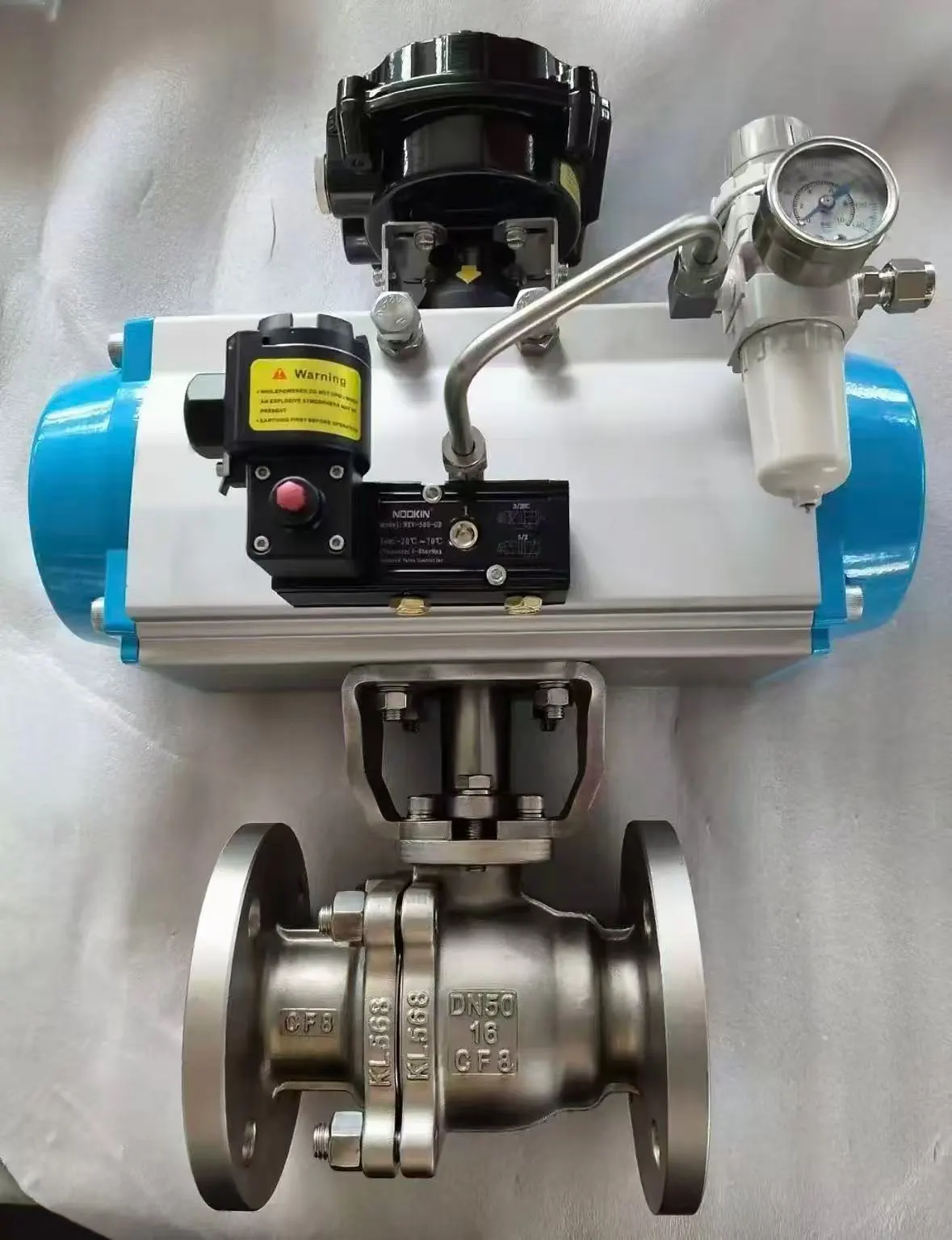

Robinet à bille pneumatique à bride en acier inoxydable

Le robinet à tournant sphérique pneumatique à bride en acier inoxydable est une vanne industrielle automatisée conçue pour le contrôle et l'arrêt du débit des pipelines. Fabriqué par Huadu Valve Group, il utilise un matériau en acier inoxydable SS304/SS316 et est bien adapté aux conditions de travail industrielles automatiques.

Il est largement utilisé dans les pipelines auxiliaires chimiques, les installations de traitement de l’eau, les lignes de traitement du gaz pétrolier et les systèmes de production automatisés où le contrôle automatique, la résistance à la corrosion et la sécurité opérationnelle sont essentiels.

Le robinet à tournant sphérique pneumatique à bride en acier inoxydable garantit un fonctionnement stable et une longue durée de vie dans les environnements industriels exigeants.

Attributs clés

Avantages des matières premières et de la structure

Corps de vanne en acier inoxydable de haute qualité

Le robinet à tournant sphérique pneumatique à bride en acier inoxydable est fabriqué à partir d'un véritable matériau en acier inoxydable SS304 et SS316, garantissant :

-Résistance supérieure à la rouille, à l'oxydation et à la corrosion pour les milieux humides, salés et légèrement corrosifs

-Éviter l'accumulation de rouille, la formation de tartre et la contamination moyenne en service à long terme

-La technologie standard de moulage et de forgeage élimine les trous de sable internes et les défauts d'entrefer

-Structure solide résistante à la pression, anti-déformation en cas de fonctionnement continu et de cyclisme fréquent

-Réduit le risque de panne inattendue et réduit le coût de remplacement par l'utilisateur final

Inspection stricte des matériaux

Chaque lot de matières premières est testé pour garantir :

-Composition chimique précise pour les qualités SS304/SS316

-Aucun matériau recyclé ou de qualité inférieure

-Performances mécaniques stables pour des conditions de terrain difficiles

Avantages de l'entraînement de l'actionneur pneumatique

Le robinet à tournant sphérique pneumatique à bride en acier inoxydable est équipé d'un actionneur pneumatique haut de gamme, apportant ces avantages fondamentaux :

-Action marche-arrêt à 90 degrés, aucune opération manuelle requise

-Supporte l'électrovanne, le fin de course et la connexion PLC pour le contrôle automatique à distance

- Convient aux ateliers fermés à haute altitude et aux sites chimiques à haut risque pour éviter les risques de sécurité manuelle

- Performances de commutation sensibles et stables, adaptées aux cycles marche-arrêt fréquents des lignes de production automatisées

Avantages des connexions à bride standard

Le raccordement à bride industrielle standard fournit :

-Fixation robuste, excellente étanchéité et forte capacité de charge pour les canalisations robustes

-Alignement et assemblage faciles avec des brides de tuyaux standard lors de l'installation sur site

-Démontage, inspection et maintenance pratiques lors d'une révision ultérieure du pipeline

-La conception intérieure à passage intégral minimise la résistance à l'écoulement, réduit la perte de pression et garantit une transmission fluide du fluide

- Entièrement compatible avec les principales normes internationales de tuyauterie industrielle

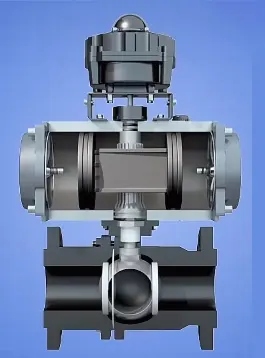

Structure d'étanchéité professionnelle optimisée

Les détails d'étanchéité optimisés de ce robinet à bille pneumatique à bride offrent :

-Siège en PTFE de haute qualité avec propriété autolubrifiante et à faible friction, commutation en douceur sans rayer le noyau de la boule

-Effet d'étanchéité amélioré sous pression nominale, compensant l'usure mineure due à un fonctionnement de longue durée

-Conception de tige anti-éruption avec emballage multicouche, empêchant l'éjection de la tige et les minuscules fuites externes

-Le noyau de boule flottante poli réalise un ajustement précis avec des sièges pour une fermeture étanche bidirectionnelle fiable pour le liquide et le gaz

Modes de sécurité de l'actionneur en option

Plusieurs options d'actionneurs répondent aux différentes exigences de sécurité du site :

- Actionneur pneumatique double effet : ouverture fermeture rapide et équilibrée pour automatisme général

- Actionneur pneumatique à ressort de rappel : réinitialisation automatique en position d'ouverture / fermeture complète en cas de panne d'alimentation en air, empêchant le débordement du fluide et les dommages à l'équipement des conduites de produits chimiques et de gaz pétrolier

- Boîtier de l'actionneur en aluminium anodisé dur, léger, résistant à l'usure pour environnement d'atelier poussiéreux et humide

- Support de montage standard ISO 5211 pour une adaptation facile avec les électrovannes, les interrupteurs de fin de course et les positionneurs

Spécifications techniques

Paramètres standards

Taille : DN15-DN200 (stock régulier)

Pression nominale : PN16 / PN25 / PN40/PN64/PN100

Matériau : acier inoxydable SS304, SS316

Type : robinet à tournant sphérique pneumatique à bride en acier inoxydable

Plage de température : -20 °C ~ 180 °C (sous réserve du matériau du siège)

Processus de fabrication

Le robinet à tournant sphérique pneumatique à bride en acier inoxydable est produit à travers :

- Moulage et forgeage d'acier inoxydable standard

- Traitement thermique pour une propriété matérielle stable

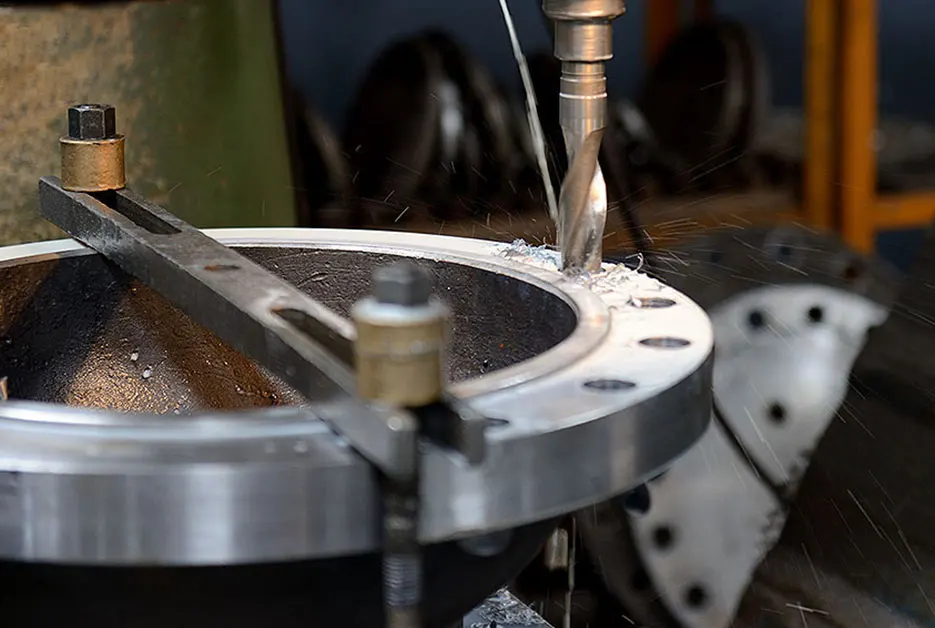

- Usinage de précision CNC pour les surfaces d'étanchéité et les extrémités des brides

- Ensemble complet avec tige anti-éruption et actionneur pneumatique adapté

Caractéristiques de performances

-Excellentes performances antirouille et anticorrosion

- Conception à passage intégral pour une faible résistance à l'écoulement

- Fermeture étanche bidirectionnelle pour les fluides liquides et gazeux

- Plusieurs options de sécurité de l'actionneur pour une protection sans faille

- Résiste aux chocs de pression et aux coups de bélier causés par un changement soudain de débit

- Conçu pour le service d'arrêt automatique des pipelines et de contrôle du débit

Domaines d'application

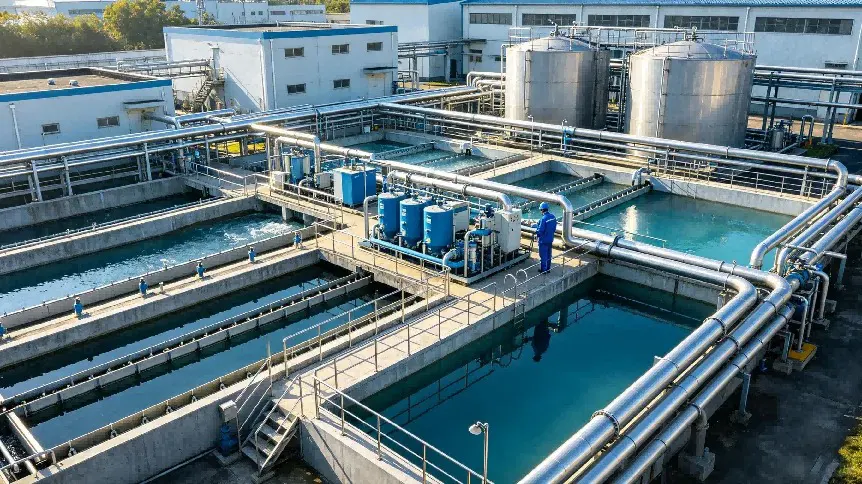

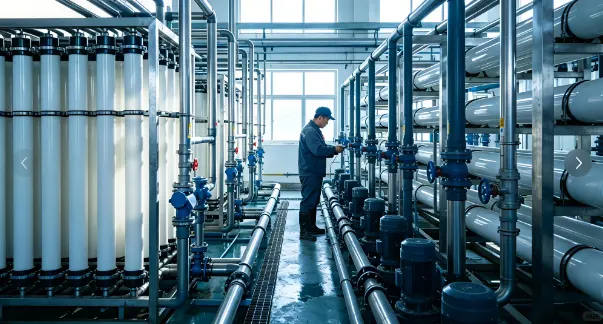

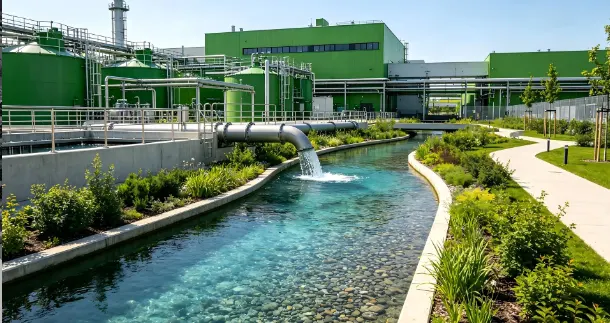

Industrie du traitement de l'eau

Le robinet à tournant sphérique pneumatique à bride en acier inoxydable est largement utilisé dans :

- Installations automatisées de traitement des eaux municipales

- Conduites de contrôle automatique de l'eau en circulation

- Systèmes auxiliaires de traitement des eaux usées

- Groupes de vannes automatiques d'alimentation en eau

Industrie chimique et pétrolière

- Pipelines de processus chimiques automatiques

- Boucles de contrôle de fluides légèrement corrosifs

- Tuyauterie automatique de traitement du gaz de pétrole

- Zones à haut risque peu pratiques pour une opération manuelle

Utilisation industrielle générale

- Contrôle automatisé du pipeline de la ligne de production

- Atelier fermé et systèmes de tuyauterie haute altitude

- Construction d'un nouveau pipeline automatisé et rénovation d'anciens équipements de chantier

Soutien à la qualité et à l'approvisionnement de projets

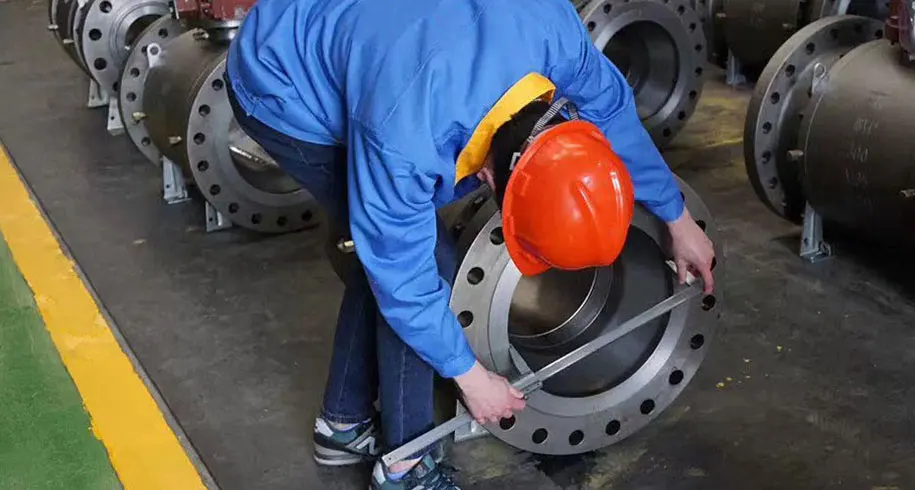

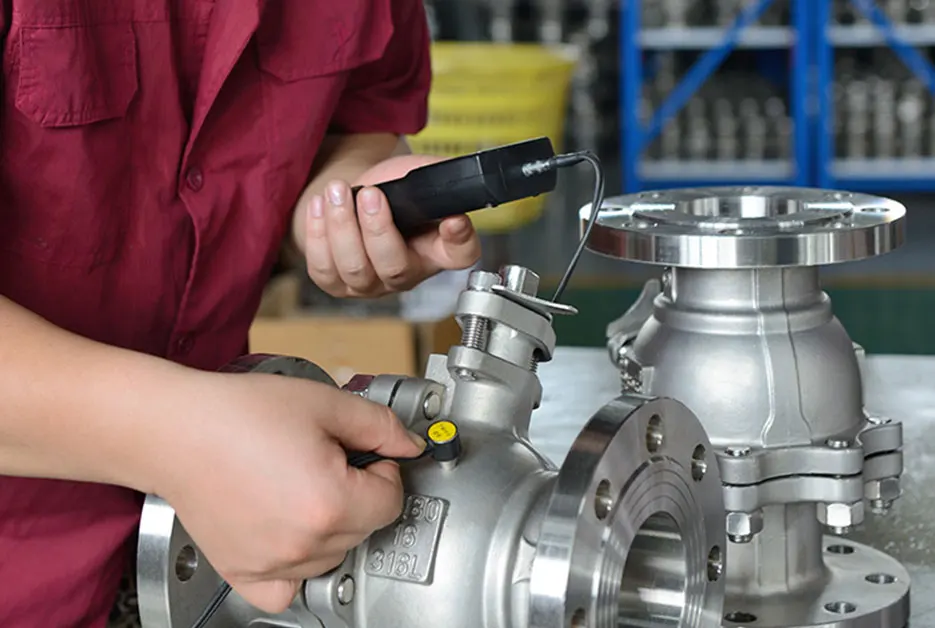

En tant que fabricant professionnel de vannes industrielles détenant les certifications CE, ISO et API, chaque robinet à tournant sphérique pneumatique à bride en acier inoxydable est soumis à des tests stricts en usine, notamment un test de résistance à la pression, un test d'étanchéité à l'air et une inspection de l'apparence. Notre système complet de contrôle de qualité couvre le criblage des matières premières, l’usinage de précision, l’assemblage professionnel et les tests de produits finis. Des rapports d'essais de matériaux et des documents d'inspection peuvent être fournis pour l'examen des projets à l'étranger, les appels d'offres et l'acceptation du site.

Nous prenons en charge des services pratiques de personnalisation OEM et ODM en fonction de la température de fonctionnement du site, des caractéristiques du fluide et des normes de tuyauterie. Les éléments personnalisables incluent le matériau de la vanne, la classe de pression, le matériau d'étanchéité et la configuration de l'actionneur. Le MOQ flexible prend en charge les commandes d’échantillons en petits lots et les achats en gros d’ingénierie à grande échelle. Nos robinets à tournant sphérique pneumatiques à brides en acier inoxydable sont exportés vers les marchés mondiaux, gagnant une reconnaissance constante et une coopération à long terme de la part des clients du monde entier.
