Vanne à haute pression

Nous sommes un fabricant de vannes certifié avec les références ISO et API, équipé de lignes de production de précision et d'un contrôle qualité complet strict, y compris des tests hydrostatiques API 598. Les personnalisations OEM et ODM sont disponibles avec un MOQ flexible pour les commandes d'essai et en gros. Nos robinets-vannes haute pression robustes sont expédiés dans le monde entier et très appréciés par les clients ingénieurs.

À quels types de scénarios de travail ces vannes à haute pression peuvent-elles s'adapter ?

Ils agissent comme un équipement de coupure d'isolement complet pour les pipelines à haute pression, largement utilisés dans le transport de pétrole et de gaz, les centrales thermiques, les raffineries chimiques et les conduites de vapeur à haute température. Ils ouvrent ou ferment complètement le débit pour l'entretien des pipelines et l'arrêt d'urgence.

Attributs clés

Ce type de robinet-vanne est-il adapté aux travaux d'étranglement ou de réglage de pression ?

Absolument pas. Ces vannes à vanne sont conçues uniquement pour une isolation tout ou rien. L'ouverture partielle de la vanne entraînera une érosion sévère de la surface d'étanchéité de la cale en alliage dur par un fluide à écoulement rapide, entraînant une fuite permanente. Des vannes de régulation spéciales sont nécessaires pour la réduction de pression et le contrôle du débit.

Quelles matières premières entrent dans la fabrication de ces robinets-vannes haute pression ?

Corps et chapeau : fonte A216 WCB, forgé A105, acier au carbone A350 LF2 basse température

Tige de valve : A182 F304, A182 F316 ou acier inoxydable 13Cr

Disque compensé : substrat en acier au carbone avec revêtement dur Stellite

Faces d'assise : Alliage dur Stellite / Inconel

Joints d'étanchéité : joints annulaires métalliques RTJ, joints spiralés en graphite

Dans le service de pipelines à haute pression, quels avantages font des vannes à haute pression un meilleur choix par rapport aux vannes à bille et aux vannes papillon ?

Premièrement, leur alésage traversant complet apporte une résistance à l’écoulement presque nulle ; les vannes à bille ont des cavités piégées et les vannes papillon ont des obstructions de disque internes qui créent une perte de pression supplémentaire.

Deuxièmement, la structure en coin à joint dur entièrement métallique peut supporter une pression et une température ultra élevées de classe 2500, tandis que les vannes à bille et les vannes papillon à joint souple échoueront sous des charges thermiques et de pression extrêmes.

Troisièmement, les corps à paroi épaisse et les chapeaux soudés en option éliminent les risques de fuite, que les vannes papillon à bille flottante et à plaquette ne peuvent pas résoudre pour les canalisations critiques de fluides inflammables à haute pression.

Quatrièmement, ils prennent en charge la certification de sécurité incendie API 6D, une norme de sécurité obligatoire à laquelle la plupart des vannes papillon ne peuvent pas répondre.

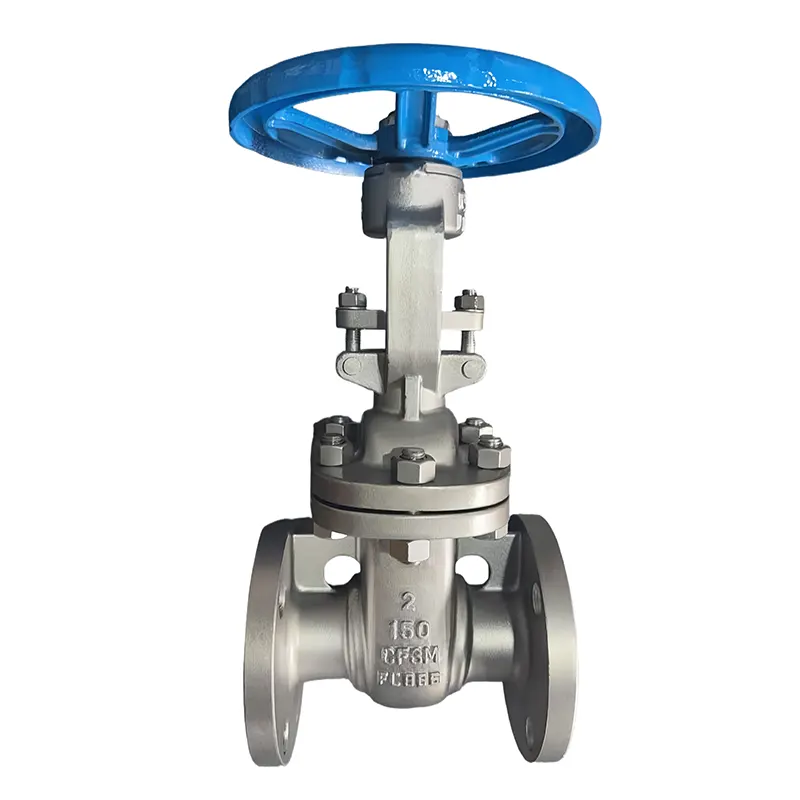

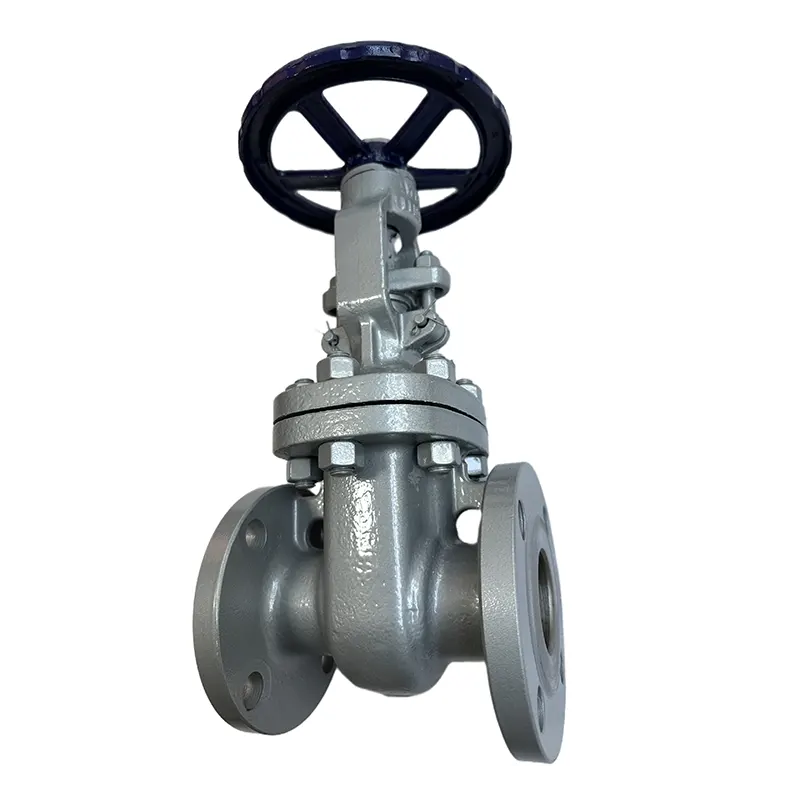

Quelles conceptions structurelles de base distinguent un robinet-vanne haute pression standard ?

Alésage droit pour conduit entièrement traversant pour réduire la perte de débit

Coin plein ou fendu recouvert d'un alliage Stellite pour une étanchéité métal sur métal étanche aux bulles

Corps en acier au carbone moulé/forgé à paroi épaisse, chapeau soudé boulonné ou résistant à la pression

Joints de bride à anneau métallique RTJ pour une étanchéité haute pression fiable

Joint de tige de siège arrière multicouche pour arrêter les fuites de fluide externe

Entièrement conforme aux normes API 6D, ASME B16.34, avec réussite aux tests hydrostatiques et de sécurité incendie API 598

Plusieurs options d'entraînement : volant, réducteur, actionneur électrique, pneumatique ou hydraulique
