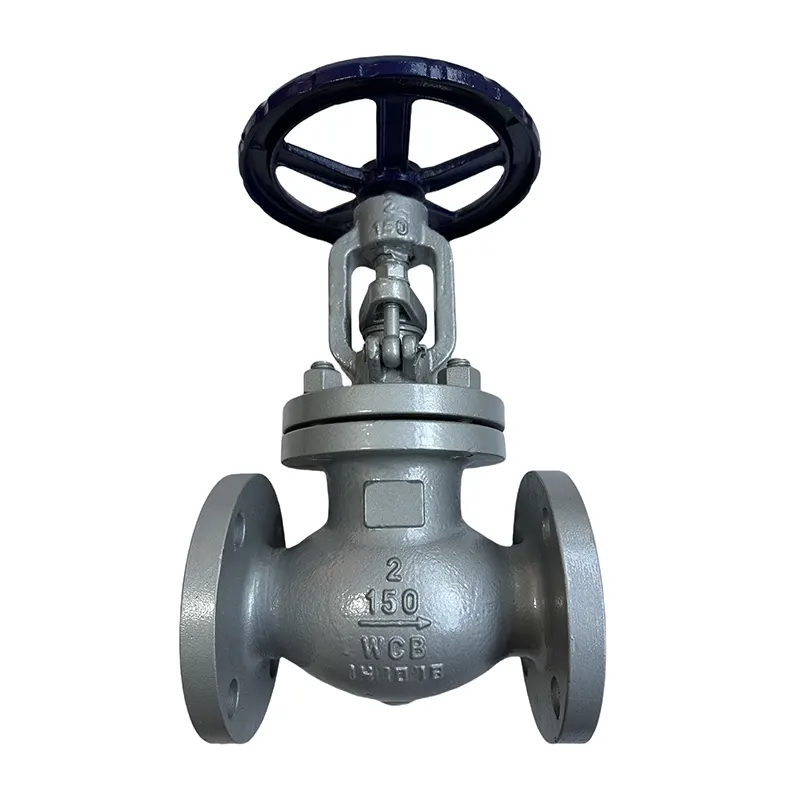

Robinet à soupape avec volant

Nous sommes un fabricant professionnel de vannes avec les certifications ISO, API et CE. Notre atelier est équipé de machines de production complètes et d'un système strict d'inspection de qualité complet. Nous accueillons les commandes personnalisées OEM et ODM avec des quantités de commande minimales flexibles. Nos vannes à soupape à longue durée de vie sont exportées vers de nombreux pays et reçoivent de bons retours constants de la part des clients mondiaux.

Attributs clés

Quelle est la fonction principale du robinet à tournant sphérique avec volant et en quoi sont-ils différents des robinets à boisseau sphérique ?

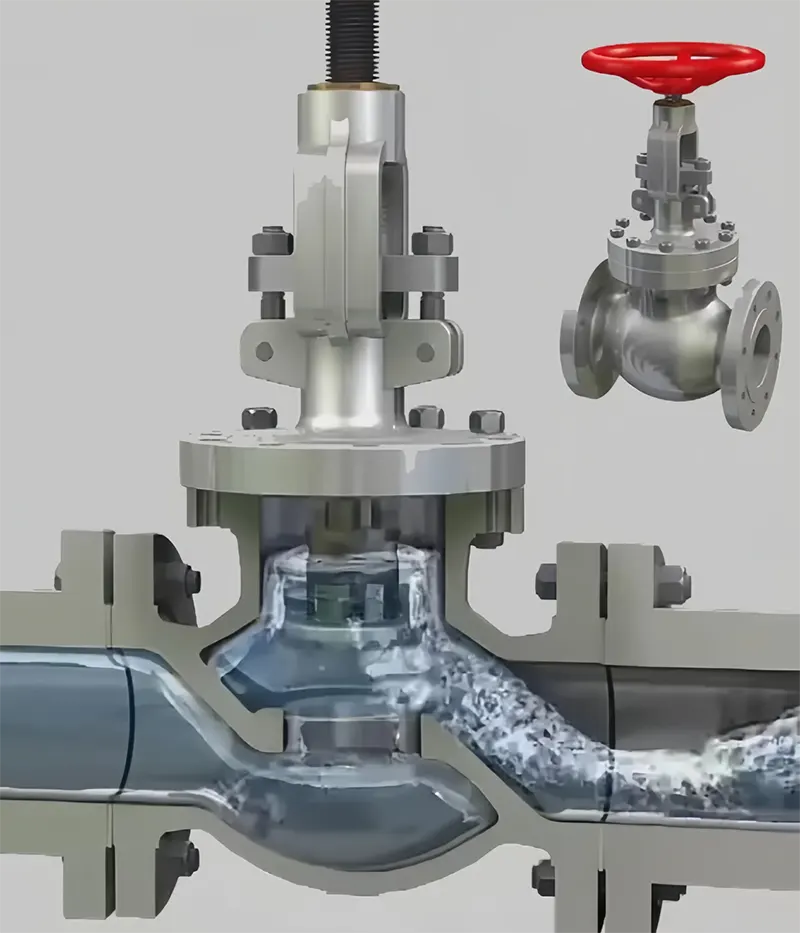

Ce robinet à soupape à volant est conçu pour deux objectifs principaux : une limitation précise du débit et une fermeture complète du pipeline. Les robinets à tournant sphérique fonctionnent mieux uniquement dans des positions complètement ouvertes ou complètement fermées ; une ouverture partielle usera rapidement la surface d'étanchéité en raison d'un fort impact moyen. Le canal d'écoulement interne incurvé du robinet à soupape disperse uniformément la pression du fluide. Vous pouvez faire tourner lentement le volant pour affiner le volume du débit et la pression du pipeline pour un contrôle stable du fluide. C’est le meilleur choix pour les conduites de vapeur, de pétrole et de produits chimiques qui nécessitent un ajustement fréquent du débit.

Le volant aura-t-il besoin de beaucoup de force pour tourner sous une pression de travail élevée ?

Nous optimisons l'adaptation des filetages et la structure interne des garnitures pour réduire le couple de fonctionnement. Même sous la pression maximale nominale, le volant tourne en douceur sans se coincer. Les opérateurs n'ont besoin que des mains nues pour effectuer l'ouverture, la fermeture et le réglage du débit, aucune clé ni outil auxiliaire n'est nécessaire. Si vous travaillez dans des conditions de travail à très haute pression, nous pouvons également vous proposer des volants agrandis en option personnalisée pour réduire encore davantage la force de fonctionnement.

Quelles options de matériaux de corps puis-je choisir pour ce robinet à soupape avec volant ?

Nous proposons deux matériaux de carrosserie courants : l'acier au carbone WCB, l'acier inoxydable 304 et 316L.

Le WCB résiste bien à la chaleur élevée et possède une forte résistance corporelle, idéal pour la vapeur, le mazout et les oléoducs.

L'acier inoxydable 304 et 316L arrête la rouille et la corrosion acide et alcaline douce, s'adapte aux conduites d'eau de mer, d'eau salée et de déchets chimiques.

Chaque corps moulé subit une vérification complète des matériaux avant de commencer les travaux d'usinage.

Quelles configurations d'étanchéité sont disponibles pour s'adapter à différents fluides et températures ?

Trois solutions d'étanchéité matures pour différents scénarios de travail :

Joint souple en PTFE : permet d'obtenir une fuite totale nulle, un faible frottement, s'adapte aux liquides corrosifs à température normale et non à haute pression.

Joint d'étanchéité en graphite flexible : résistance thermique exceptionnelle, stable sous les conduites de circulation de vapeur à haute température à long terme

Ensemble de joint dur en métal : Forte résistance à l'usure et aux hautes pressions, fonctionne pour les fluides mélangés à de minuscules particules solides qui pourraient endommager les joints souples

À quelles classes de pression et plages de température ce robinet à soupape avec volant peut-il résister ?

Les qualités de pression standard incluent PN16, PN25, PN40, Class150 et Class300. La température de fonctionnement applicable varie de -29°C à 425°C. Les modèles WCB s'adaptent aux environnements à température plus élevée, tandis que les versions en acier inoxydable maintiennent des performances stables dans des conditions de travail corrosives à basse température.

Quelles spécifications de bride pouvez-vous produire pour ce robinet à soupape ?

Les brides standard suivent les normes industrielles ANSI, GB, DIN et JIS. La bride à face surélevée (RF) est la bride par défaut et la bride à face plate (FF) peut être produite sur demande. Si votre pipeline sur site utilise un espacement des trous de boulons non standard, une épaisseur de bride spéciale ou un diamètre extérieur, nous pouvons ajuster la taille d'usinage de la bride strictement en fonction de vos dessins techniques.

Quelles tailles gardez-vous en stock et pouvez-vous fabriquer des vannes surdimensionnées non standard ?

Les spécifications conventionnelles DN15 à DN300 sont stockées dans notre entrepôt pour une expédition rapide. Pour les projets d'ingénierie nécessitant des calibres supérieurs à DN300 ou des tailles d'alésage intérieur personnalisées non standard, nous prenons en charge une production entièrement personnalisée. Chaque vanne finie sera soumise à une inspection double dimensionnelle avant l'emballage pour éviter les erreurs d'assemblage sur site.

Quelles industries adoptent largement les robinets à soupape avec volants ?

Ils sont largement utilisés dans les centrales thermiques, les systèmes de chauffage central à vapeur, les ateliers de traitement pétrochimique, les équipements de dessalement de l'eau de mer, les stations de traitement des eaux usées industrielles et les réseaux de canalisations de chauffage. Les travailleurs peuvent observer et faire fonctionner le volant facilement sur des canalisations aériennes sans structures auxiliaires complexes.
