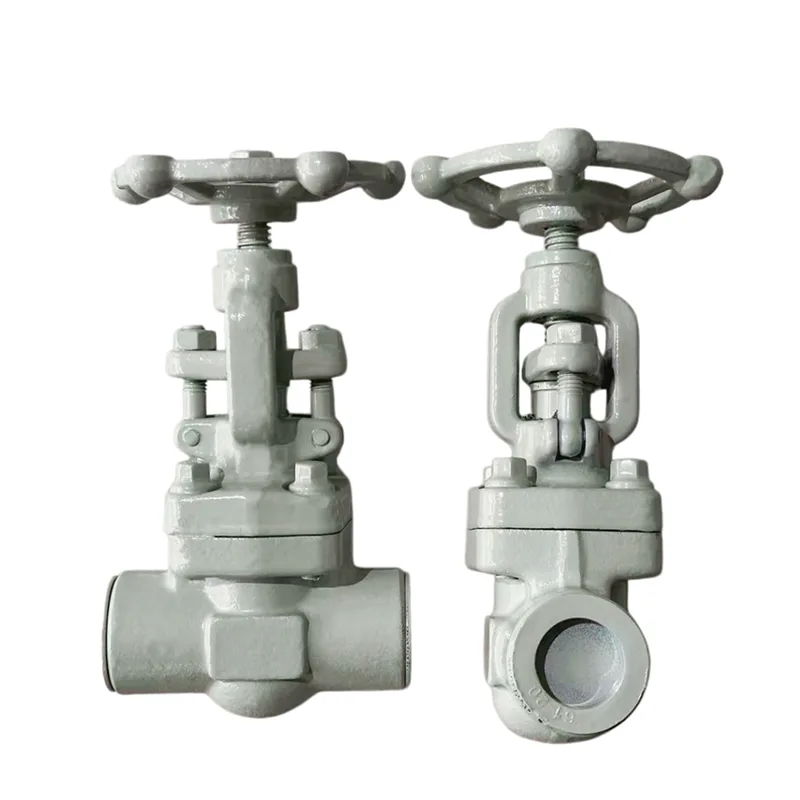

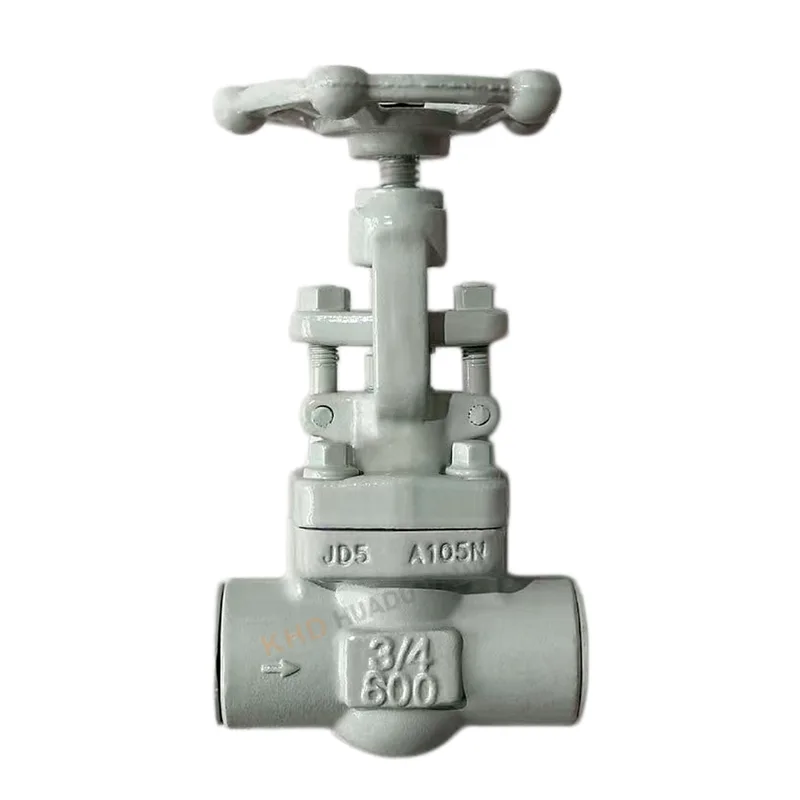

Vanne à vanne forgée soudée par emboîtement

Le robinet-vanne forgé à emboîtement soudé est une vanne industrielle haute pression conçue pour l'arrêt des pipelines et le contrôle du débit. Fabriqué par Huadu Valve Group, il utilise de l'acier au carbone forgé A105N et convient aux conditions de travail de classe 600. Il est largement utilisé dans les systèmes pétroliers, chimiques, électriques et à vapeur à haute pression où la sécurité et les performances d'étanchéité sont essentielles.

Avantages des matières premières et de la structure

Corps en acier forgé de haute qualité

Le robinet-vanne forgé à emboîtement soudé est fabriqué en acier au carbone forgé A105N, garantissant :

Haute résistance et densité

Excellente résistance aux chocs

Aucun défaut de coulée tel que des pores ou des trous de sable

Inspection stricte des matériaux

Chaque lot de matières premières est testé par analyse spectrale pour garantir :

Composition chimique précise

Pas de matériaux recyclés ou de qualité inférieure

Performances mécaniques stables

Avantages de la connexion Socket-Weld

Le type de connexion de vanne à vanne forgée à emboîtement soudé offre :

Forte performance d'étanchéité

Meilleure résistance aux hautes pressions que les brides

Risque de fuite réduit dans le système critique

Spécifications techniques

Paramètres standards

Taille : DN15–DN50 (stock régulier)

Pression nominale : classe 300/classe 600

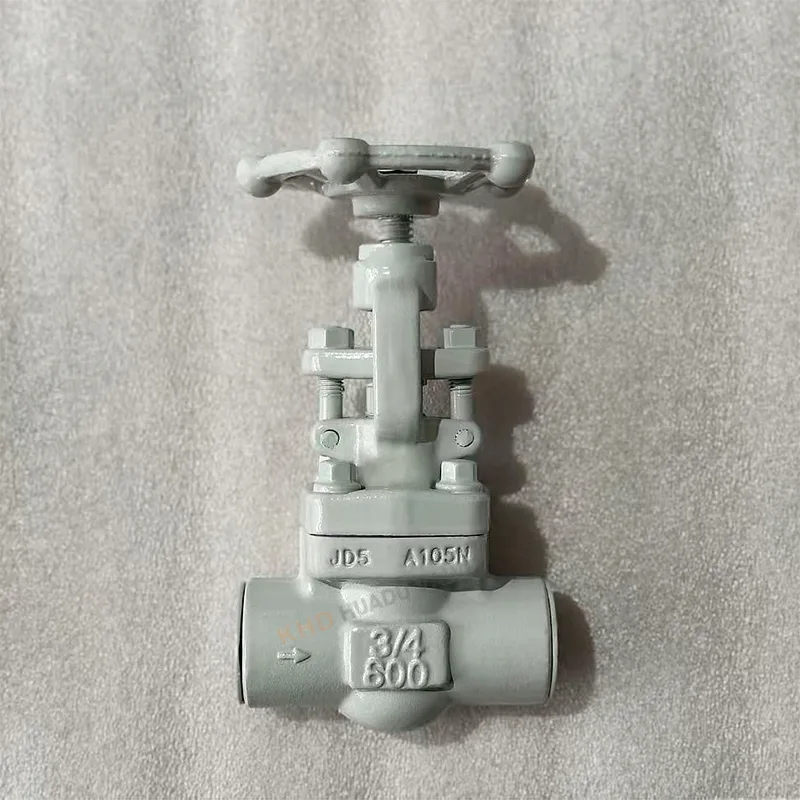

Matériau : acier au carbone forgé A105N

Type : Vanne à vanne forgée à emboîtement soudé

Plage de température : -29°C à 570°C

Processus de fabrication

Le robinet-vanne forgé à emboîtement soudé est réalisé à partir de :

Forgeage intégral

Traitement thermique (processus de normalisation)

Usinage de précision CNC

Caractéristiques de performances

Précision de la surface d'étanchéité au niveau du micron

Performance d'étanchéité sans fuite

Fonctionnement fluide sans bourrage

Convient aux systèmes de vapeur à haute température

Domaines d'application

Industrie pétrolière et gazière

Le robinet-vanne forgé à emboîtement soudé est largement utilisé dans :

Pipelines de raffinerie

Systèmes de transmission d'huile

Installations de gaz naturel

Industrie chimique

Pipelines chimiques à haute pression

Systèmes de contrôle des fluides corrosifs

Systèmes d'entrée/sortie de réacteur

Industrie de l'énergie

Conduites de vapeur

Systèmes d'énergie thermique

Conduites de condensats

Utilisation industrielle générale

Pipelines haute pression de petit diamètre

Systèmes d'isolation des équipements

Applications d'arrêt de sécurité

Attributs clés

FAQ

Qu'est-ce qu'une connexion emboîtement-soudée ?

Une connexion par emboîtement soudé est une méthode d'assemblage de tuyaux dans laquelle le tuyau est inséré dans une douille encastrée puis soudé autour de l'extérieur. Il est couramment utilisé dans les systèmes haute pression de petit diamètre.

Dans le cas d'un robinet-vanne forgé à emboîtement soudé, le tuyau est inséré dans l'embout d'extrémité de la vanne et soudé pour former un joint solide et résistant aux fuites.

Principales caractéristiques de la connexion par emboîtement-soudée

Haute résistance et résistance à la pression

Excellentes performances d'étanchéité

Convient aux petites canalisations DN15 à DN50

Risque de fuite réduit par rapport aux joints filetés

Commun dans les systèmes de pétrole, de gaz et de vapeur

Les vannes à emboîtement à souder doivent-elles être démontées avant le soudage ?

Oui, absolument. Avant d'installer un robinet-vanne forgé à emboîtement soudé, le robinet NE doit PAS être partiellement assemblé pendant le soudage.

Bonnes pratiques d'installation :

Retirez les composants internes si possible (ou assurez-vous que la vanne est complètement ouverte)

Insérez le tuyau à fond dans la douille

Maintenir un petit espace de dilatation (~ 1,5 à 2 mm)

Effectuer la soudure uniquement sur le joint externe

Laisser refroidir avant d'actionner la vanne

Remarques importantes :

Évitez de surchauffer le corps de la vanne

Empêcher les scories de soudage de pénétrer dans la cavité de la vanne

Assurer un alignement correct avant de souder

Un soudage incorrect peut endommager les surfaces d’étanchéité et réduire la durée de vie de la vanne.

Quelle est la différence entre OS&Y et le capot boulonné ?

Il s’agit de deux conceptions structurelles différentes utilisées dans les vannes.

OS&Y (vis et joug extérieurs)

Le filetage de la tige est à l'extérieur du corps de la vanne

Le mouvement visible de la tige indique l'état d'ouverture/fermeture

Maintenance et contrôle des opérations plus faciles

Courant dans la protection incendie et les systèmes industriels

Capot boulonné

Le chapeau est relié au corps de la vanne à l'aide de boulons

Conception de tige interne (non visible de l'extérieur)

Structure compacte

Largement utilisé dans les applications industrielles générales

Comparaison simple :

OS&Y = visibilité externe + surveillance facile des opérations

Capot boulonné = structure compacte + économique

Les deux types peuvent être appliqués dans un robinet-vanne forgé soudé par emboîtement en fonction des exigences du projet.
