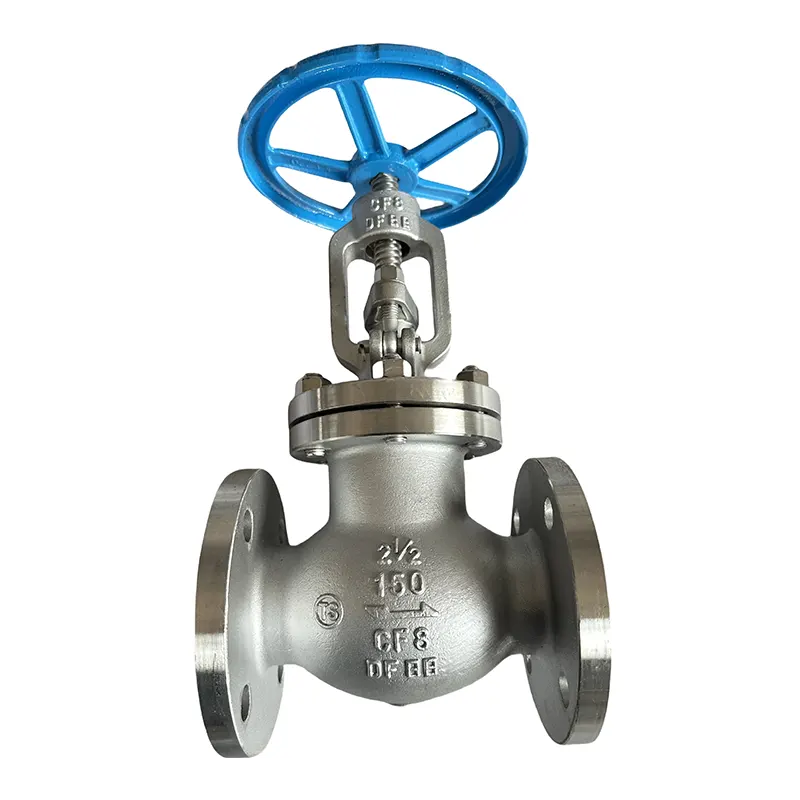

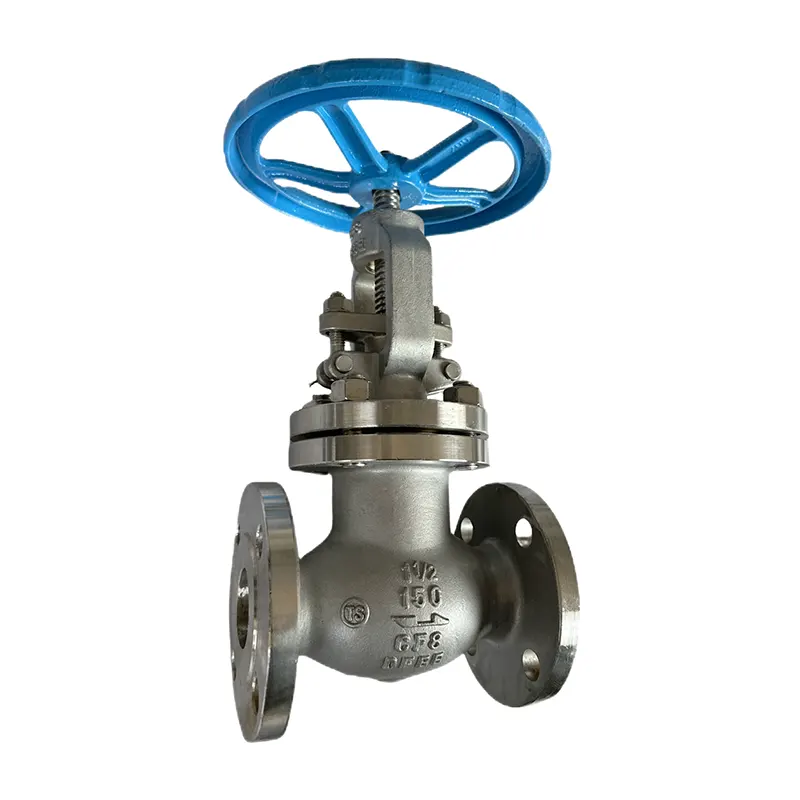

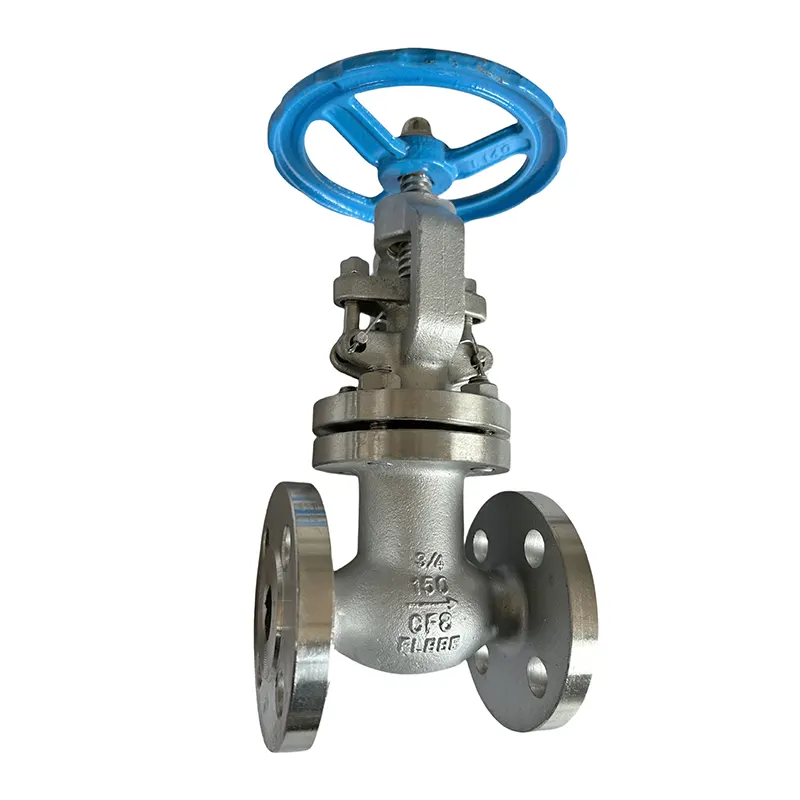

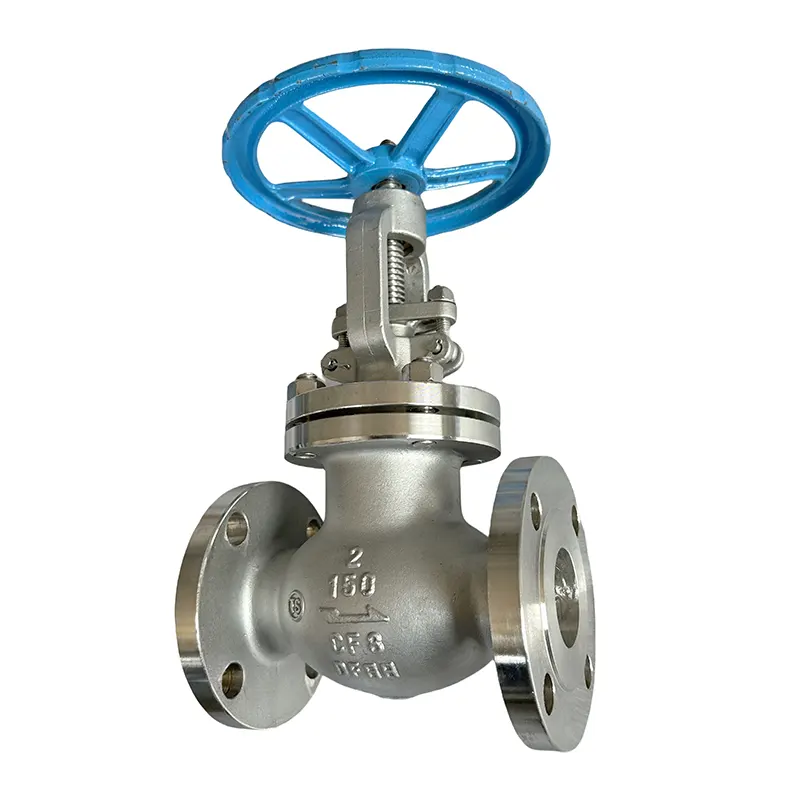

Vanne à soupape manuelle à tige non montante et à tige montante

Nous sommes un fabricant professionnel de vannes titulaire des certifications ISO et API. Nous possédons des équipements de production avancés et un ensemble complet de systèmes de contrôle de qualité. Nous acceptons également les commandes OEM et ODM, avec des quantités minimales de commande flexibles. Nos robinets à soupape manuels durables sont expédiés sur les marchés du monde entier et reçoivent des commentaires positifs constants de la part de tous les partenaires.

Attributs clés

Quelle est la principale différence entre les vannes à soupape manuelles à tige non montante et à tige montante ?

Pour le type à tige montante, la tige de vanne monte et descend avec le disque lors de l'ouverture ou de la fermeture. Vous pouvez juger directement de l'état ouvert/fermé en voyant jusqu'où la tige dépasse, ce qui rend l'inspection quotidienne très facile.

Pour la conception à tige non montante, la tige tourne uniquement sur place sans s'étendre vers l'extérieur. Le filetage interne entraîne le déplacement du disque. Il prend beaucoup moins d'espace vertical, idéal pour les canalisations installées dans des fosses étroites, des armoires souterraines ou des zones de hauteur limitée.

Quels matériaux fournissez-vous pour ces deux types de vannes à soupape manuelles ?

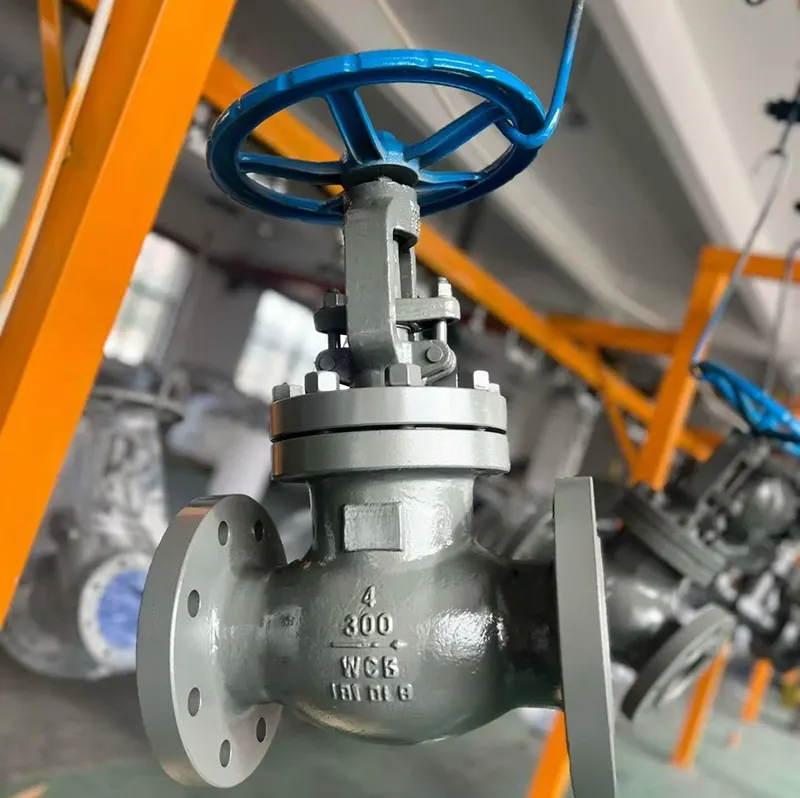

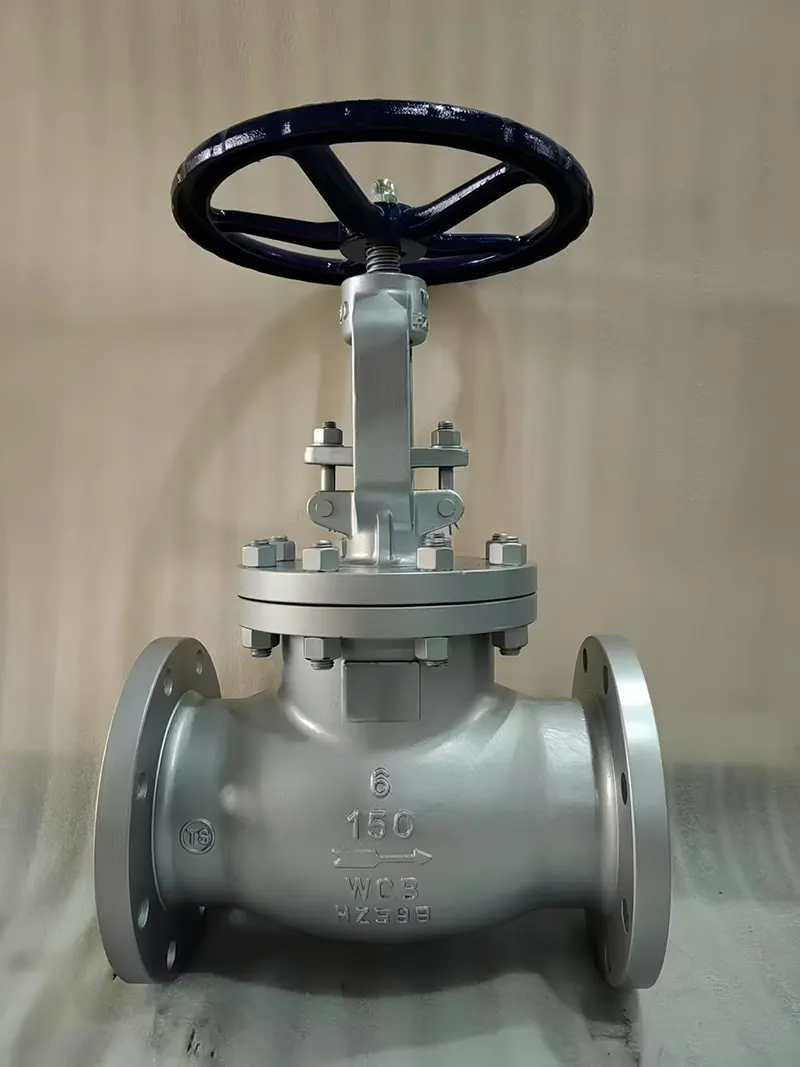

Nous proposons des options en acier au carbone WCB et en acier inoxydable 304/316L. WCB convient à la vapeur, au pétrole et aux fluides industriels courants nécessitant des températures élevées. Les versions en acier inoxydable fonctionnent mieux contre l’eau de mer, la saumure et les produits chimiques faiblement corrosifs. Toutes les pièces moulées sont soumises à des tests de matériaux stricts avant l'usinage.

Les vannes à soupape manuelles à tige non montante et à tige montante peuvent-elles contrôler le débit en plus de l'arrêt ?

Oui, les deux conceptions prennent en charge un réglage précis du débit et une coupure complète du pipeline. Leur structure interne vous permet d'ouvrir partiellement la vanne pour stabiliser le débit du fluide et la pression du tuyau, pas seulement d'ouvrir ou de fermer complètement comme les vannes à bille. Ils sont largement utilisés sur les lignes nécessitant un contrôle de débit constant.

Quelles pressions et températures ces vannes à soupape manuelles peuvent-elles supporter ?

Les qualités de pression standard couvrent PN16, PN25, PN40 et classes 150, 300. Plages de température de fonctionnement de -29°C à 425°C. Le matériau WCB fonctionne bien pour les systèmes à vapeur à haute température, tandis que l'acier inoxydable maintient des performances stables dans les milieux corrosifs à basse température.

Quelles normes de brides sont disponibles ?

Nous produisons des brides conformes aux normes ANSI, DIN, GB et JIS. Les surfaces d'étanchéité à face surélevée RF et à face plate FF sont toutes deux facultatives. Si votre site a des exigences particulières en matière de trous de boulons, nous pouvons ajuster la taille de perçage des brides en fonction de vos dessins.

Quels choix d’étanchéité proposez-vous pour différents supports de travail ?

Trois types d'étanchéité courants à sélectionner :

Joint souple en PTFE : zéro fuite, adapté aux liquides corrosifs à température normale ;

Joint d'étanchéité en graphite : résistant aux hautes températures, idéal pour les conduites de vapeur ;

Joint dur en métal : résistant à l’usure, utilisé pour les fluides à haute pression contenant de minuscules impuretés solides.

Quelles tailles sont en stock et pouvez-vous créer des tailles personnalisées ?

Les tailles régulières DN15 à DN300 sont conservées en stock pour une livraison rapide. Pour les tailles surdimensionnées supérieures à DN300 ou les alésages non standard, nous acceptons une production entièrement personnalisée. Chaque dimension sera vérifiée avant l'emballage et l'expédition.

Quels scénarios industriels conviennent à ces vannes à soupape manuelles à tige non montante et à tige montante ?

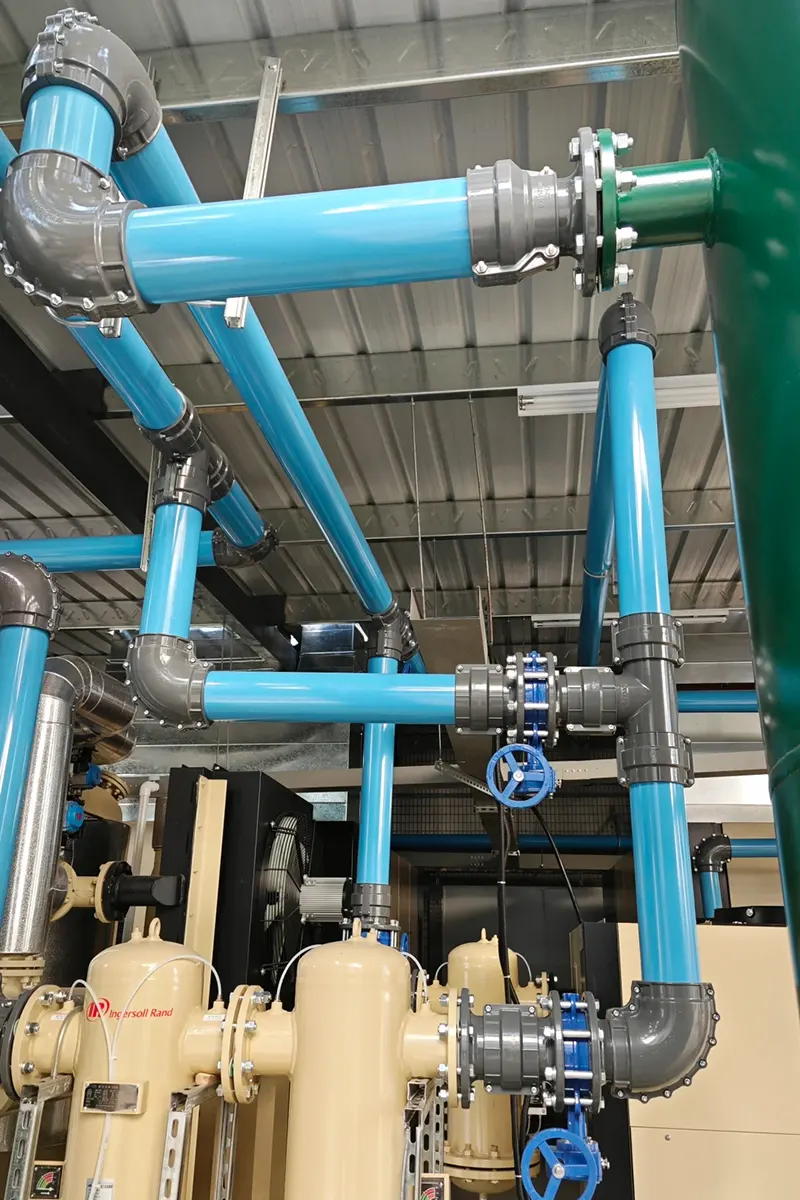

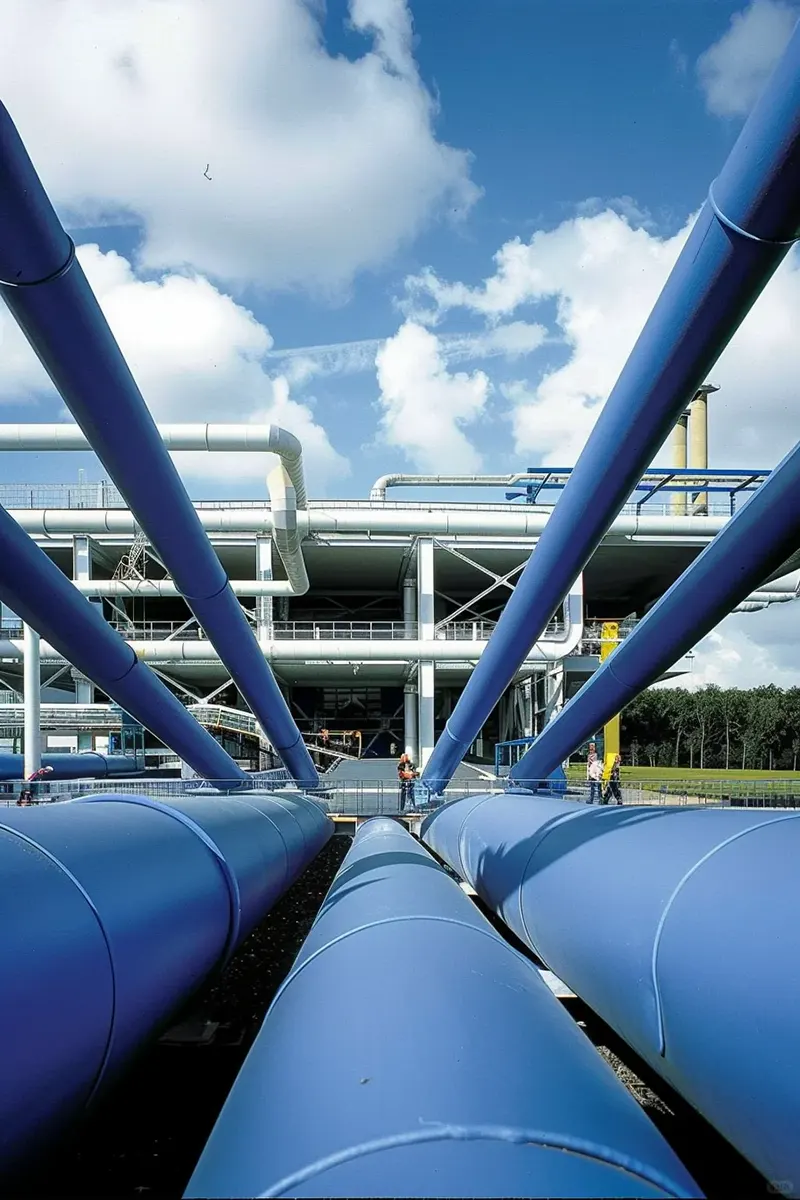

Ils sont largement utilisés dans les centrales électriques, les usines chimiques, les systèmes de chauffage à vapeur, les usines de traitement des eaux et les pipelines de transport de pétrole et de gaz. Les types à tige montante sont préférés pour les pipelines hors sol avec un accès facile pour l’inspection. Les versions à tige non montante sont plus populaires pour les canalisations enterrées souterraines et les salles d'équipement compactes.

Prenez-vous en charge les travaux OEM et personnalisés ?

Nous prenons des commandes OEM et ODM flexibles pour répondre aux exigences de votre projet. Nous pouvons graver au laser le logo de votre marque sur les corps de vannes, ajuster les valeurs de pression et de température, remplacer les matériaux d'étanchéité pour les fluides spéciaux, repenser les formes des volants et modifier les pièces internes à votre demande. Des emballages d’exportation personnalisés sont également disponibles.

Qu'en est-il de votre délai de livraison ?

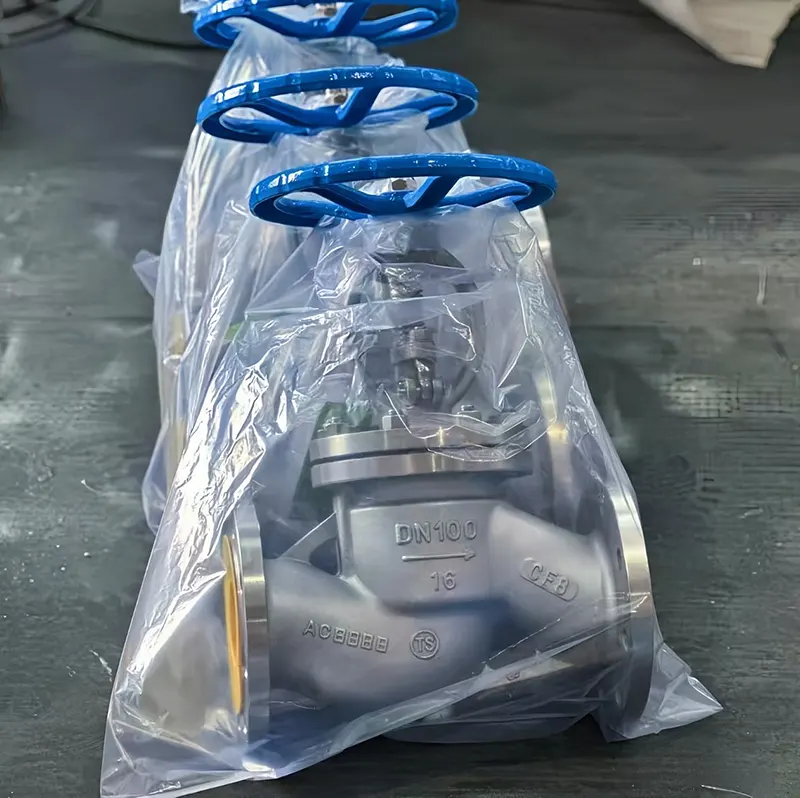

Les vannes standard du stock peuvent être expédiées sous 3 à 7 jours ouvrables pour les projets urgents. Les vannes sur mesure et les grosses commandes prennent environ 30 à 40 jours ouvrables. Nous vous confirmerons un calendrier de livraison fixe avant de passer la commande en fonction de votre quantité et de votre plan de production en usine.

Pourquoi choisir un robinet à soupape plutôt qu'un robinet à bille pour la régulation du débit ?

Les robinets à tournant sphérique ne fonctionnent bien que dans un état complètement ouvert ou complètement fermé ; une ouverture partielle entraînera une grave érosion des surfaces d'étanchéité. Les vannes à soupape ont des passages d'écoulement internes spécialement incurvés, qui réduisent l'impact sur les joints lors de l'étranglement. Ils conservent des performances stables pour les travaux fréquents de réglage du débit à long terme.
